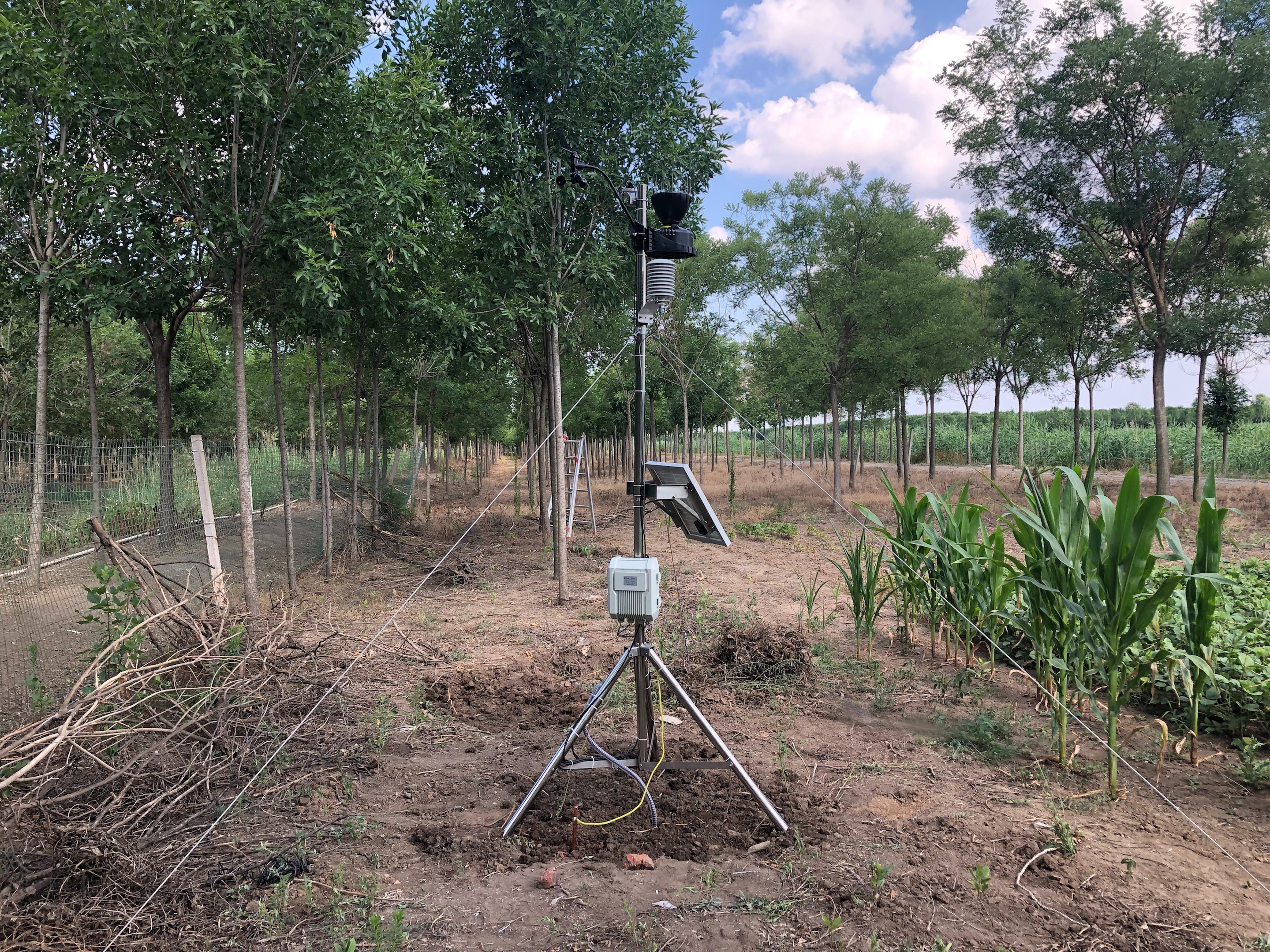

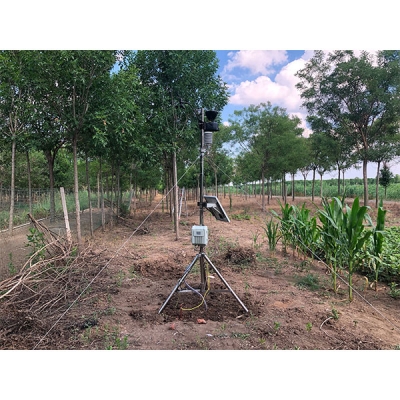

DJ-6393植物霜凍預警和監測系統用于對空氣溫度、空氣相對濕度、降雨量、露點溫度、土壤溫度、土壤含水量、日照時數、冠層溫度、葉片濕度進行長期監測，監測的數據源源不斷的上傳到云平臺，并且可以通過瀏覽器訪問采集的數據，實現足不出戶就能對設備進行監控。
系統介紹：
植物霜凍預警和監測系統由傳感器、數據采集器、電源系統、安裝支架等部分組成。傳感器具有高精度高可靠性的特點。數據采集器具有數據采集、數據定時存儲、參數設定、友好的人機界面和標準通信功能。廣泛應用于環保、農林、科學研究等領域。
系統特點：
·支持空氣溫濕度、土壤溫濕度、日照時數、輻射霜凍等傳感器，其他的傳感器可根據需求選擇。
·系統具有多種供電方式，交直流兩用或配太陽能電池供電。
·工作在極端環境中，工作溫度范圍為-20°C到60°C，濕度為100％，更低工作溫度可以通過定制擴展到-40℃。
·中文操作軟件，操作簡單易懂，中文使用手冊。
測量參數：
空氣溫濕度、露點溫度 、雨量、葉片溫度、冠層溫度、日照時數、土壤溫濕度。
可擴展測量參數：
大氣壓、蒸發、風速、風向、降雨、土壤電導率、土壤水勢、總輻射、光合有效輻射等。
應用領域：
各大高校、科研機構用于氣象、環境監測、交通運輸、農業生產等諸多領域。
技術參數：
DJ-6095數據采集器 | 圖片 | |
工作溫度 | -20 至 70°C，使用外部電池低溫可擴展至-40℃ |
|
模擬輸入 | 支持8個單端輸入，可單獨配置，用于電壓測量 | |
脈沖計數 | 4個 | |
頻率 | 1個 | |
電壓激勵終端 | 3個 | |
開關12V | 12個 | |
SDI-12 | 8個 | |
RS485/ RS232 | 4個 | |
模擬電壓精確度 | 12 位分辨率，量程為 5000mV，輸入阻抗為50KΩ，基本分辨率為1.47mV，精度為±（0.1%讀數+2 位分辨率)(-20℃-40℃) | |
供電 | 使用內置鋰電池時：18-24V，最大充電電流2A 使用外接電池時：12-16V供電 | |
通訊協議 | Modbus，RS485/RS232，SDI-12和其他 | |
內部存儲 | 32M，可以存儲64384條數據，1小時存儲一條數據能存儲7.3年 | |
內部鋰電池 | 根據需求可選16Ah/12.8V磷酸鐵鋰電池 | |
電力消耗 | 休眠：0.22mA，測量：12mA(不含傳感器)，網絡發送：最大40mA | |
移動傳輸 | 支持，內置SIM卡，支持LTE CAT1 | |
云平臺 | 支持，云端數據免費存儲 | |
充電 | 內置 MPPT 功能的太陽能充電控制電路 | |
GPS | 內置高精度GPS | |
內置傳感器 | 內置高精度大氣壓力傳感器，內置主板溫度監測 | |
空氣溫濕度氣壓傳感器（DG-10） | 圖片 | |
信號輸出類型 | RS485接口Modbus協議 |  |
供電電壓 | 3.6 至24V DC或2.7至16V DC直流 | |
相對濕度 | 量程：0 至100% 分辨率：0.01% 精度：最高±1.8%RH | |
溫度 | 量程：-40 至80°C 分辨率：0.01°C 精度：最高±0.2°C | |
氣壓 | 量程：300 至1100mbar 分辨率：0.1mbar 精度：±0.15mbar（相對精度），±1mbar（絕對精度） | |
防護等級 | IP56 | |
運行環境 | -40 至85°C | |
默認線纜長度 | 2米，線纜長度可以按要求定制 | |
使用環境溫度 | -40 至80℃ | |
使用環境濕度 | 0 至100% | |
翻斗式雨量計（6466M） | ||
傳感器類型 | 帶干簧管的翻斗 |  |
雨水收集面積 | 214 cm2 | |
電纜長度 | 12米 | |
雨量計材料 | 抗紫外線的ABS材料 | |
雨量精度 | 降雨速率達到250mm/hr時，精度為降雨總量的±3% 其他情況下，精度為0.01"/0.2mm，以較大者為準 | |
降雨速率精度 | ±5％（降雨速率到250mm/hr） | |
分辨率 | 0.2mm | |
尺寸(直徑x高) | 16.5cm*24cm（不包含防鳥真的高度） | |
重量 | 1.8kg | |
使用環境溫度 | -40 to 65 °C | |
使用環境濕度 | 0-100% | |
輻射霜凍傳感器（SF-421-SS） | ||
傳感器類型 | 溫度傳感器 |  |
信號輸出類型 | SDI-12接口V1.3版本 | |
供電電壓 | 5.5 至 24V DC | |
測量范圍 | -50°C 至 70°C | |
默認電纜長度 | 5m，線纜長度可以按要求定制 | |
精度 | ±0.1°C（0 至 70°C）、±0.2°C（-25 至 0°C）、±0.4°C（-50 至-25°C） | |
尺寸 | 長 17.5 cm，管徑 2.2 cm，圓盤直徑 6.0 cm | |
重量 | 75g | |
使用環境溫度 | 50 至 70°C | |
使用環境濕度 | 0 至 100 % | |
土壤水分溫度傳感器（MT10） | 圖片 | |
信號輸出類型 | SDI-12接口V1.3版本 |  |
供電電壓 | 3.6至16V DC直流 | |
土壤介電常數 | 量程：0.88（空氣）至81.88（水） 分辨率：0.88至40.00內±0.1；40.00至81.88內±0.5 精度：0.88至40.00內±2%，40.00至81.88內±5% | |
土壤溫度 | 量程：-40至80°C 分辨率：0.1°C 精度：±0.5°C | |
土壤電導率 | 量程：20ds/m (20000us/cm) 分辨率：0至7 ds/m內0.01 ds/m，7至20 ds/m內0.05ds/m 精度：0至7 ds/m內±5%，7至20 ds/m內±15% | |
電導率補償 | 內置溫度補償傳感器，補償范圍0至50°C | |
測量方法 | 土壤水分FDR方法，土壤電導率交流電橋法 | |
防護等級 | IP68浸沒水中可長期使用 | |
使用環境溫度 | -40至85°C | |
使用環境濕度 | 0 至100% | |
探針材料 | 防腐特制電極 | |
密封材料 | 黑色阻燃環氧樹脂 | |
安裝方式 | 全部埋入或探針全部插入被測介質 | |
默認線纜長度 | 5m，線纜長度可以按要求定制 | |
日照時數傳感器（SD4） | ||
信號輸出類型 | SDI-12接口V1.3版本 |  |
供電電壓 | 9至16 V DC | |
日照時間誤差 | <±0.1小時 | |
日照分辨率 | 0.02hr（0.01hr選項） | |
工作緯度 | 90°至90° | |
光強范圍 | 0 - 1500 W.m-2 | |
光譜范圍 | 300 至 1150nm | |
密封等級 | IP65 | |
尺寸 | 150 x 150 x 150mm | |
重量 | 0.8kg | |
默認電纜長度 | 5m，四芯 | |
使用環境溫度 | -30 至60°C | |
使用環境濕度 | 0 至100% | |
T20W (20W太陽能供電套件) | ||
太陽能組件技術參數 |  | |
額定峰值功率 | 20W | |
開路電壓（Voc） | 22.4V | |
峰值電壓（Vmp） | 18.2V | |
峰值電流（Imp） | 1.10A | |
短路電流（Isc） | 1.197 | |
執行標準 | GB/T 9535-1998 | |
電池片效率 | ≥16% | |
使用環境溫度 | -40°C 至85°C | |
FF | 73% | |
表面最大負載能力 | 60m/s（200kg/sq.m） | |
