系統介紹： 歸一化植被指數(NDVI)測量系統可在近地面對冠層歸一化植被指數（NDVI）進行長期定位監測。NDVI與植物冠層的葉面積和冠層葉綠素含量有關，通常用于監測春季植物發芽和秋季的衰老。NDVI測量系統傳感器制作工藝考究、堅固耐用，可在各種惡劣天氣條件下正常工作；其體積小巧，安裝簡易方便；性價比高，可在多處布點。

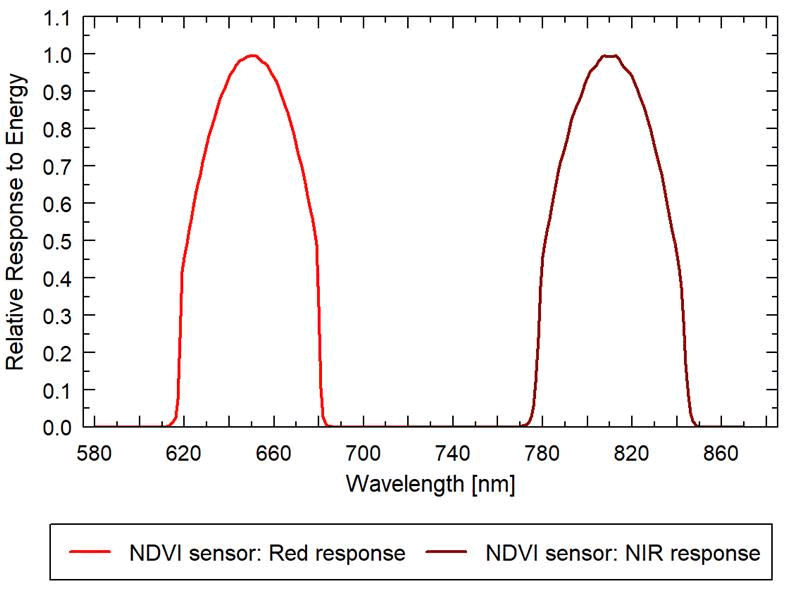

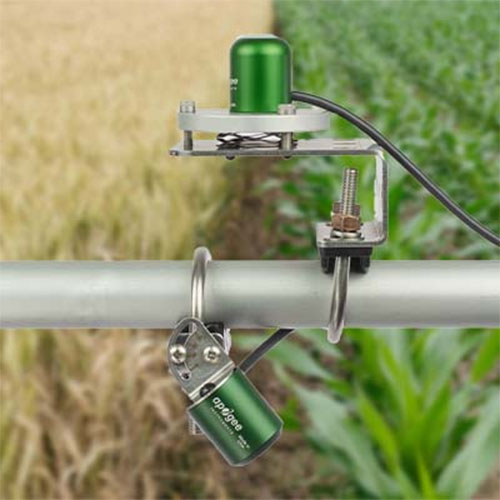

測量原理：NDVI是由冠層對近紅外波長（810nm）的反射率與紅光波長（650nm）的反射率之差比上兩者之和計算得到，因此需同時安裝向上和向下兩個傳感器來監測冠層對這兩個波長的反射率。向上的NDVI傳感器檢測810nm和650nm的光照強度。測量結果代表了來自天空的入射光強度。傳感器經過余弦校正，具有半球視場。安裝時須保證視場內只有天空，沒有冠層和其他地物。NDVI傳感器也是檢測810nm和650nm的光照強度。測量結果代表了來自冠層的反射光強度。傳感器的視野范圍被限定在30°以內，這種限定使得傳感器可以準確朝向待測冠層。
系統特點：
低功耗、高性價比
自動測量和采集數據，校準信息保存在傳感器內
支持SDI-12通訊協議
可接入在線云平臺，實時查看和下載數據
環氧樹脂密封工藝，防水，耐受惡劣天氣，可在野外長期布設
應用：
估算不同冠層的葉面積指數
估算光截獲量以了解冠層吸收了多少光
估計落葉或一年生植物的物候系統
直接估計落葉冠層或季節性冠層（如一年生草原）的生產力
測量參數：
植被指數NDVI
可擴展測量參數：
植被指數PRI、光合有效輻射、總輻射、UVA、UVB、雨量、風速風向等
綜合平臺對接能力（可選）：
提供多種API接口和協議(HTTP,FTP,自定義協議，定時上報，Modbus RTU，水文規約，環保規約等)
云平臺服務（可選）：
點將科技提供SaaS平臺服務，可以實現在線查看，下載數據，分析數據圖表，閾值報警等功能
遠程通訊方式（可選）：
全網通2G/3G/4G/5G、NB-IOT、Cat-1等移動網絡通信；可選WIFI、以太網等上網方式；
衛星（北斗、銥星、海事衛星）等通信方式
本地通訊方式（可選）：
USB、RS232通信（默認）、LORA、Zigbee、WIFI或本地短距離無線組網通訊等
技術參數：
CR300數據采集器 | 圖片 | |
運行頻率 | 144MHz |
|
模擬通道 | 6個單端通道 , 或者3個差分 | |
脈沖通道 | 2個 | |
控制輸出 | 2個 | |
其他端口 | 2個SDI-12（與2個控制輸出接口共用） | |
數據通信端口 | 1個RS-232，支持PakBus和SDI-12協議 | |
信號輸入范圍 | 0~2500mV | |
A/D轉換位數 | 24位模擬/數字轉換 | |
測量分辨率 | 23nv | |
測量精度 | ±（讀數*0.25%+1.2mV偏移量），-40~50℃ | |
存儲空間 | 512K | |
供電電壓 | 7~16VDC | |
功耗 | 約0.2mA（靜止時），約3mA（運行時） | |
工作溫度 | -40~70℃； | |
重量 | 242g | |
體積 | 14.0 x 7.6 x 5.1 cm (5.5 x 3.0 x 2.0 in) | |

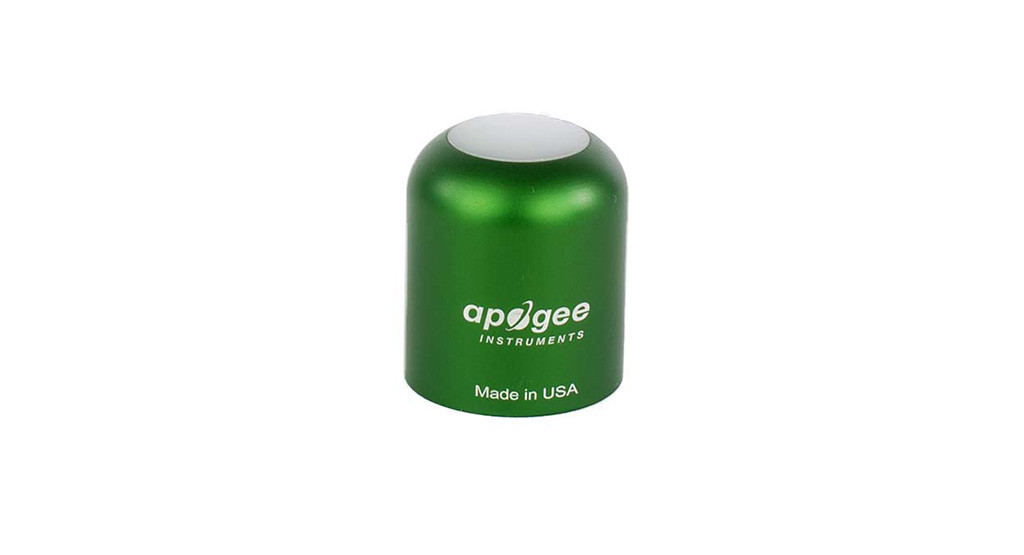

S2-111-SS植物NDVI監測-入射光傳感器 | ||
供電 | 自供電 |
|
輸出靈敏度 | 14 mV /W m-2 nm-1(紅光) 20 mV/W m-2 nm-1(近紅外光) | |
校準系數 | 0.07W m-2 nm-1mV（紅光） 0.05W m-2 nm-1/mV(近紅外光） | |
校準不確定度 | ± 5 % | |
輸出范圍 | 40 mV（紅光） 40 mV（近紅外光） | |
波長范圍 | 紅光檢測器= 650 nm ± 5 nm與65 FWHM* 近紅外光檢測器= 810 nm ± 5 nm與65 nm FWHM* | |
測量范圍 | 2*full sunlight | |
重復性偏差 | 小于1% | |
長期漂移量 | 每年低于 2% | |
響應時間 | 小于1 mS | |
視野 | 180° | |
定向（余弦）響應 | 45o時為±2%；75o天頂角時為±5% | |
響應溫度 | 每攝氏度小于 0.1 % | |
防護等級 | IP68 | |
操作環境溫濕度 | -40~70 ℃，0至100 %RH | |
尺寸規格 | 30.5 mm x 37 mm | |
重量（含5m的電纜） | 140 g | |
*FWHM=full-width half-maximum | ||

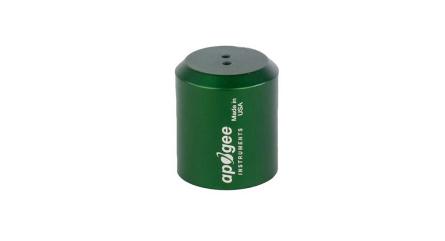

S2-112-SS植物NDVI反射光監測傳感器 | ||
供電 | 自供電 |
|
輸出靈敏度 | 12.5mV /W m-2 nm-1(紅光) 20 mV/W m-2 nm-1(近紅外光) | |
校準系數 | 0.08W m-2 nm-1/mV（紅光） 0.04W m-2 nm-1/mV(近紅外光） | |
校準不確定度 | ± 5 % | |
輸出范圍 | 15mV（紅光） 15 mV（近紅外光） | |
波長范圍 | 紅光檢測器= 650 nm ± 5 nm與65 FWHM* 近紅外光檢測器= 810 nm ± 5 nm與65 nm FWHM* | |
測量范圍 | 2*full sunlight | |
重復性偏差 | 小于1% | |
長期漂移量 | 每年低于 2% | |
響應時間 | 小于1 mS | |
視野 | 30° | |
定向（余弦）響應 | 45o時為±2%；75o天頂角時為±5% | |
響應溫度 | 每攝氏度小于 0.1 % | |
防護等級 | IP68 | |
操作環境溫濕度 | -40~70 ℃，0至100 %RH | |
尺寸規格 | 30.5 mm x 34.5mm | |
重量（含5m的電纜） | 140 g | |
*FWHM=full-width half-maximum | ||

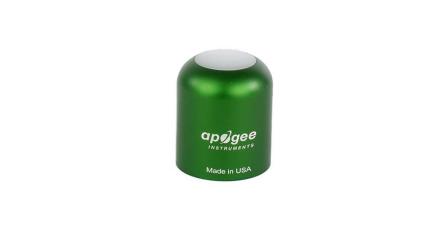

S2-411-SS植物NDVI入射光監測傳感器 | ||
供電 | 5.5 ~24 VDC |
|
輸出靈敏度 | / | |
校準系數 | 為每個傳感器定制，并存儲在固件中 | |
校準不確定度 | ± 5 % | |
輸出范圍 | SDI-12 | |
波長范圍 | 紅光檢測器= 650 nm ± 5 nm與65 FWHM* 近紅外光檢測器= 810 nm ± 5 nm與65 nm FWHM* | |
測量范圍 | 2*full sunlight | |
重復性偏差 | 小于1% | |
長期漂移量 | 每年低于 2% | |
響應時間 | 小于0.6 s | |
視野 | 180℃ | |
定向（余弦）響應 | 45o時為±2%；75o天頂角時為±5% | |
響應溫度 | 每攝氏度小于 0.1 % | |
防護等級 | IP68 | |
操作環境溫濕度 | -40~70 ℃，0至100 %RH | |
尺寸規格 | 30.5 mm x 37mm | |
重量（含5m的電纜） | 140 g | |
*FWHM=full-width half-maximum | ||
S2-412-SS植物NDVI反射光監測傳感器 | ||
供電 | 5.5 ~24 VDC |
|
輸出靈敏度 | / | |
校準系數 | 為每個傳感器定制，并存儲在固件中 | |
校準不確定度 | ± 5 % | |
輸出范圍 | SDI-12 | |
波長范圍 | 紅光檢測器= 650 nm ± 5 nm與65 FWHM* 近紅外光檢測器= 810 nm ± 5 nm與65 nm FWHM* | |
測量范圍 | 2*full sunlight | |
重復性偏差 | 小于1% | |
長期漂移量 | 每年低于 2% | |
響應時間 | 小于0.6 s | |
視野 | 30℃ | |
定向（余弦）響應 | 45o時為±2%；75o天頂角時為±5% | |
響應溫度 | 每攝氏度小于 0.1 % | |
防護等級 | IP68 | |
操作環境溫濕度 | -40~70 ℃，0至100 %RH | |
尺寸規格 | 30.5 mm x 34.5mm | |
重量（含5m的電纜） | 140 g | |
*FWHM=full-width half-maximum | ||
