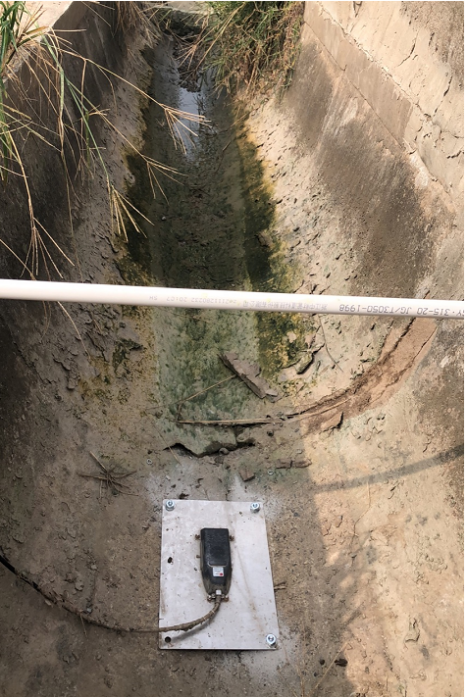

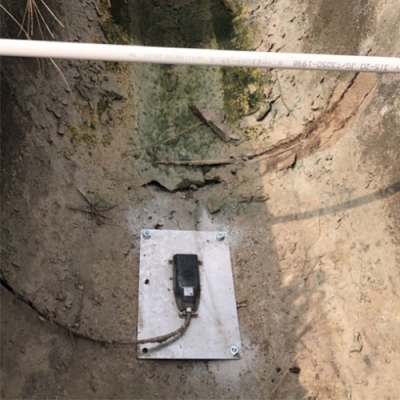

系統介紹：流速流量監測系統，采用超聲多普勒原理，在江河、溪流、明渠及大型管道中測量水的流速、水位深度和溫度，儀器適于在排放污水和廢水、潔凈溪流、飲用水甚至海水中測量相關參數。儀器測量正向和逆向的流動狀態，并且可以編程計算管道和明渠中的流量以及總流量。
系統特點：
?設備集成度高，低成本；
?可實現對各類環境下流速、流量等水文參數監測；
?擴展性強，兼容各種水文水質相關傳感器；
?數據遠程無線傳輸；
?免維護，一次安裝，多年可以正常運行；
?傳感器體積小，適用于小型管道；
?可靈活擴展氣象等相關輔助參數。
測量參數：
流速、水位、流量
可擴展測量參數：
氣象要素（風速風向、溫濕度、降雨量、氣壓等）、水質相關參數（PH值、ORP、溶氧等）
綜合平臺對接能力（可選）：
提供多種API接口和協議(HTTP,FTP,自定義協議，定時上報，Modbus RTU，水文規約，環保規約等)
云平臺服務（可選）：
點將科技提供SaaS平臺服務，可以實現在線查看，下載數據，分析數據圖表，閾值報警等功能
遠程通訊方式（可選）：
全網通2G/3G/4G/5G、NB-IOT、Cat-1等移動網絡通信；可選WIFI、以太網等上網方式；
衛星（北斗、銥星、海事衛星）等通信方式
本地通訊方式（可選）：
USB、RS232通信（默認）、LORA、Zigbee、WIFI或本地短距離無線組網通訊等
技術參數：
CR300數據采集器 | 圖片 | |
運行頻率 | 144MHz |
|
模擬通道 | 6個單端通道 , 或者3個差分 | |
脈沖通道 | 2個 | |
控制輸出 | 2個 | |
其他端口 | 2個SDI-12（與2個控制輸出接口共用） | |
數據通信端口 | 1個RS-232，支持PakBus和SDI-12協議 | |
信號輸入范圍 | 0~2500mV | |
A/D轉換位數 | 24位模擬/數字轉換 | |
測量分辨率 | 23nv | |
測量精度 | ±（讀數*0.25%+1.2mV偏移量），-40~50℃ | |
存儲空間 | 512K | |
供電電壓 | 7~16VDC | |
功耗 | 約0.2mA（靜止時），約3mA（運行時） | |
工作溫度 | -40~70℃； | |
重量 | 242g | |
體積 | 14.0 x 7.6 x 5.1 cm (5.5 x 3.0 x 2.0 in) | |
6537流速傳感器 | 圖片 | |
流速測量范圍 | 20mm/s-12m/s雙向測量，默認20mm/sto1.6m/s單向 |
|
流速測量精度 | 測量值的±1% | |
流速分辨率 | 1mm/s | |
水位測量范圍 | 20~5m（超聲），0~10m（壓力） | |
水位測量精度 | ±1% | |
水位分辨率 | 1mm | |
溫度測量范圍 | 0℃~60℃ | |
溫度精度 | ±0.5℃ | |
溫度分辨率 | 0.1℃ | |
電導率測量范圍 | 0~3000us/cm(可選0~200000us/cm) | |
電導率精度 | 1% | |
電導率分辨率 | ±1us/cm | |
通信方式 | RS232（500m） SDI-12（50m） | |
工作溫度 | 水溫：0-60℃（存儲溫度：-20~60℃） | |
防護等級 | IP 68 | |
線纜 | 標配15m，最多可選500m | |
尺寸 | 135mm×50mm×20mm | |
重量 | 200g（帶有15m電纜時1Kg） | |
T20W (20W太陽能供電套件) | ||
太陽能組件技術參數 |  | |
額定峰值功率 | 20W | |
開路電壓（Voc） | 22.4V | |
峰值電壓（Vmp） | 18.2V | |
峰值電流（Imp） | 1.10A | |
短路電流（Isc） | 1.197 | |
執行標準 | GB/T 9535-1998 | |
電池片效率 | ≥16% | |
使用環境溫度 | -40℃到85℃ | |
FF | 73% | |
表面最大負載能力 | 60m/s（200kg/sq.m） | |
防護機箱套件 | ||
防護機箱主體材料 | 聚碳酸酯（英文簡稱PC） |
|
防護等級 | IP65; IK08 | |
鎖的位置 | 長邊位置帶雙鎖 | |
使用環境溫度 | -40℃ ~ 80℃ | |
電氣絕緣 | 完全絕緣 | |
抗紫外線能力 | UL 508 | |
可燃性等級 | UL 746C 5" | |
執行標準 | EN 62208:2011、IEC 62208:2011、 IEC 61439-4:2012 | |
灼熱絲測試 （IEC 695-2-1）℃ | 960℃ | |
安裝適配能力 | 適用于直徑30mm – 110mm圓管、方管或者角鋼 | |
4G全網通通訊技術參數表 | ||
標準及頻段 | 支持全網：LTE FDD、LTE TDD、EVDO、WCDMA、TD-SCDMA、CDMA1X、GPRS/EDGE |
|
理論帶寬 | LTE FDD：150Mbps(DL)，50Mbps(UL) LTE TDD：130Mbps(DL)，35Mbps(UL) DC-HSPA+：42Mpbs(DL)，5.76 Mbps(UL) TD-HSPA+：4.2Mbps(DL)，2.2Mbps(UL) EVDO Rev. A：3.1Mbps(DL)，1.8Mbps(UL) | |
發射功率 | <23dBm | |
接收靈敏度 | <-98dBm | |
CPU | 工業級32位通信處理器 | |
天線接口 | 標準SMA陰頭天線接口，特性阻抗50歐 | |
SIM/UIM卡接口 | 標準的抽屜式用戶卡接口，支持1.8V/3V SIM/UIM卡，內置15KV ESD保護 | |
供電 | DC 5~36V | |
工作環境 | 溫度：-35~+75oC 濕度：95%(無凝結) | |
省電和激活 | 支持短信激活、IO激活、電話激活等 | |
*連接協議 | TCP、DCTCP、DCUDP、SMSCLI、SMSSER、HTTP、MQTT、連接DJ_CLOUD私有協議 | |
