PRU木桿雷達檢測系統是為檢測木桿、木梁等木質構件內部結構完整性而設計的。它利用探測雷達技術對木桿、木梁進行無損掃描，雷達波穿透木質結構，傳播過程中遇到木質內部腐爛或者空洞，由于介電常數不同，雷達波會反射回波，該儀器就是利用此原理設計的。
用途：PRU木桿雷達檢測系統是為檢測木桿、木梁等木質構件內部結構完整性而設計的。它利用探測雷達技術對木桿、木梁進行無損掃描，雷達波穿透木質結構，傳播過程中遇到木質內部腐爛或者空洞，由于介電常數不同，雷達波會反射回波，該儀器就是利用此原理設計的。

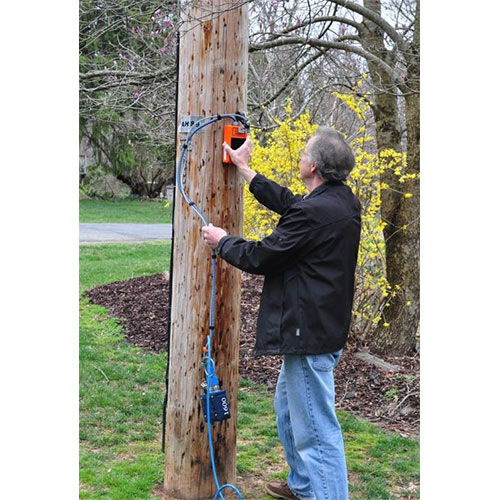

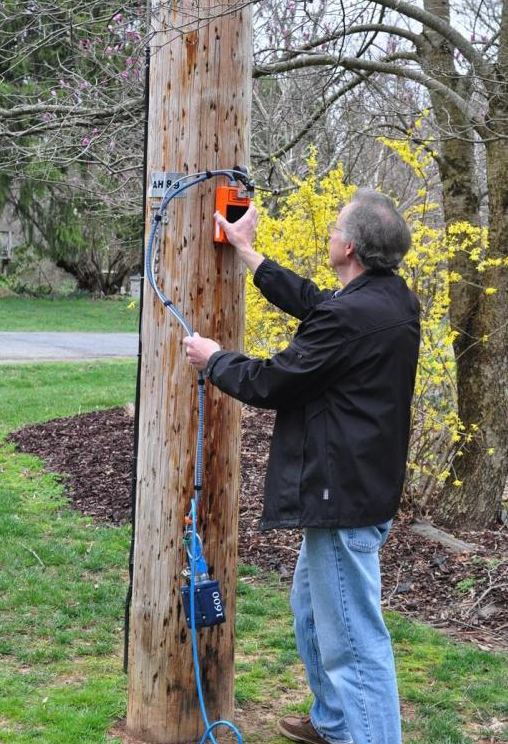

檢測對象可以是圓形、方形或其他不規則的形狀，不像其它利用聲波或阻力檢測的儀器，PRU對樣品沒有損傷，檢測時只需雷達天線在樣品外表面移動，幾分鐘即可完成一個樣品不同截面的掃描，掃描結束后軟件自動分析，可視化顯示檢測結果，差異化標注截面信息。
整套系統主要由控制部分和探測部分組成，背包式設計，雷達天線滿足安全要求；該儀器是無損測量木質樣品內部結構健康狀況的儀器。
特點：
·完全無損檢測，無需釘釘子，對檢測對象無傷害，對環境無任何不利影響；
·檢測快速，只需數分鐘即可完成樣品不同截面掃描；
·體積小，手持式1600MHz雷達天線；
·無線連接，測量更加方便快捷；
·掃描前無需對檢測對象做任何處理；
·數據采集器和檢測天線有便攜箱存放，攜帶方便；
·測量樣品形狀圓形、方形或其他不規則形狀；
·軟件分析準確方便，自動分析，生成專業的分析報告，結果可靠、直觀、多樣。
技術參數：
操控電腦 | |
硬件配置 | 10.5英寸顯示屏，HD 2560×1600，電池可使用5-7小時，觸摸顯示屏； |
軟件系統 | Andriod； |
探測特點 | 實時顯示采集數據的波形；根據探測深度自動選擇增益； |
采集頻率 | 1600-36GHz，20倍雷達天線頻率； |
通訊方式 | wifi、USB或藍牙通訊 |
其它 | 數據通過復制/粘貼轉移到計算機中； |
雷達控制單元 | |
觸發方式 | 軟件觸發、編碼測距器運動觸發、marker輸入觸發、自由運行或組合觸發； |
功率 | 6.125W； |
電源 | 電池供電，可連續運行17h； |
尺寸 | 3.8cm×10.0cm×17.0cm； |
測量面寬度 | >20cm |
重量 | <1.5kg； |
通訊方式 | wifi、USB或藍牙通訊 |
認證標準 | FCC，CE，ICES-003； |
安全級別 | 10倍于移動電話 |
測量系統 | |
樣品直徑 | 20cm至80cm； |
樣品形式 | 圓形，方形 |
數據編碼 | 自動；手動 |
掃描方式 | 水平掃描，垂直掃描(最大長度200cm)； |
分析方式 | 自動分析； |
掃描方式：
（1）垂直掃描：沿著木桿從上往下掃描，如下左圖所示，木桿上部2/3部分遠表面反射強烈，表明木桿木質良好，下面1/3部分反射的信號出現衰退，特別是最下面部分，信號損失嚴重；因此，此木桿靠近地面部分木質腐爛。

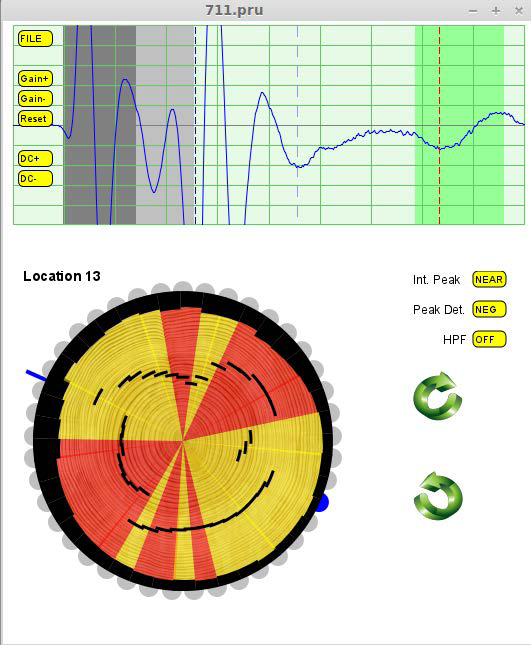

（2）水平掃描：掃描木桿的任意橫截面，如下右圖所示，結果圖上黑色弧線表示木桿內部高度腐爛區域的邊界。在每個位置都有顏色，表明雷達波穿過腐爛區域并傳播至遠表面，但幅度明顯衰減
