VisiSens?是一個特別的分析工具，非常便于在各種實驗中使用。該小型便攜熒光成像儀不僅非常適合實驗室實驗，而且還可用于野外現場調查。 O2、pH和CO2的測量是生物和環境研究中經常用到的測量重要參數，但一般的測量儀器只能提供某個點或者某個時間的測量數據，而缺少大量的實驗過程中和整體實驗的數據。現在VisiSens? 提供了一個一種簡單的測量 O2、pH和CO2的方法。可以在各種各樣不同的植物實驗場景當中使用。無論是光合作用，呼吸作用，還是土壤PH的變化研究，使用VisiSens熒光成像系統，這些過程都可以被二維可視化，可以提供更多的信息用來研究過程及其時空變化的新方向。
用途：
VisiSens?是一個特別的分析工具，非常便于在各種實驗中使用。該小型便攜熒光成像儀不僅非常適合實驗室實驗，而且還可用于野外現場調查。
O2、pH和CO2的測量是生物和環境研究中經常用到的測量重要參數，但一般的測量儀器只能提供某個點或者某個時間的測量數據，而缺少大量的實驗過程中和整體實驗的數據。現在VisiSens? 提供了一個一種簡單的測量 O2、pH和CO2的方法。可以在各種各樣不同的植物實驗場景當中使用。無論是光合作用，呼吸作用，還是土壤PH的變化研究，使用VisiSens熒光成像系統，這些過程都可以被二維可視化，可以提供更多的信息用來研究過程及其時空變化的新方向。
原理：

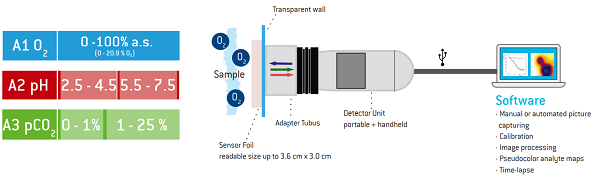

熒光比率成像（FRIM）是一種能讀取光化學傳感器膜所獲取的信號的方法。 比率測量能排除常見的干擾，比如不均一光場的干擾。傳感器膜上含有一種對被測物質敏感的染料和一種參照染料，這些染料被固定在一種具有滲透性的聚合物基質上。指示染料能根據被測物質和光化學傳感器膜的類型不同發出紅色或綠色的熒光，這些熒光是根據被測物質濃度的變化而發生動態淬滅。而參照染料相應的能發出恒量的紅色或綠色的熒光。這些釋放出來的熒光的量剛好能滿足RGB芯片紅、綠通道的靈敏度，能被芯片很好的識別并記錄。

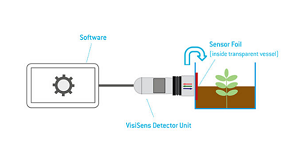

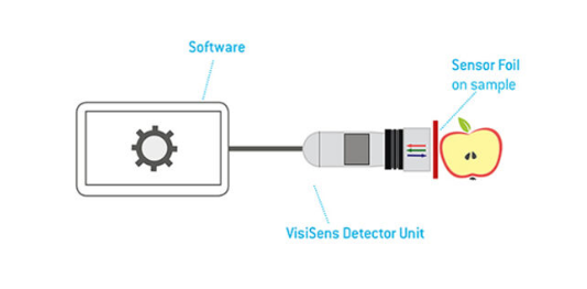

VisiSens?的測量原理是無創的，允許在活體樣本中進行成像。為了測量，樣品表面或橫截面被傳感器膜覆蓋，該傳感器膜將分析物表面物質含量轉換為光信號。傳感器膜反應后被成像相機逐像素記錄。便攜式和USB驅動的成像相機具有中小視野，所以面積最小為4.6平方毫米最多13.5平方厘米的樣品都可以被視覺化。圖像中O2、pH或CO2都檢測到并被量化和記錄。傳感器膜可直接應用于感興趣的表面，并可記錄2D分析物圖像。由于光信號也可以通過透明的容器壁，傳感器箔可以連接到透明或甚至輕微不透明容器的內壁，并且可以通過容器壁以非侵入性的方式讀出信號。
特點：
對樣品的代謝活動進行非入侵式成像測量
對活體樣本進行成像
可自由選擇測量條件
可靠的識別區域中的O2、CO2或pH的高低
便攜式設計、USB供電
單幅照片超過300 000個探測點
圖像處理軟件能輕松的計算結果
部分相關案例圖片：

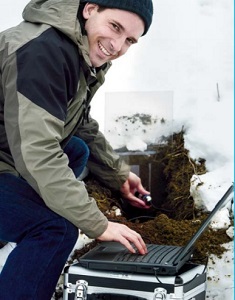

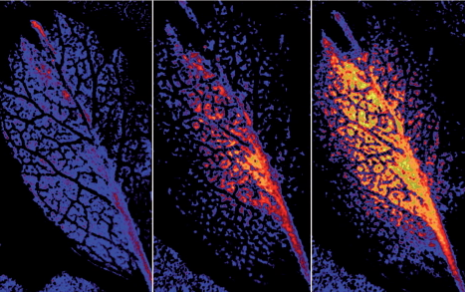

野外根系CO2和土壤PH成像 葉片呼吸作用成像

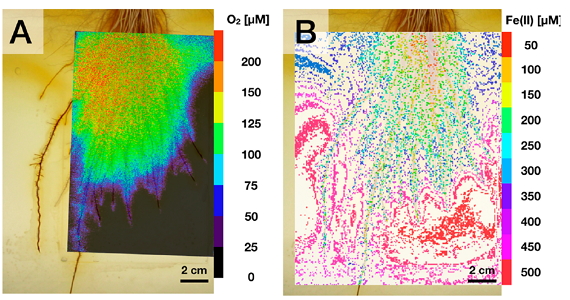

根系O2呼吸作用成像

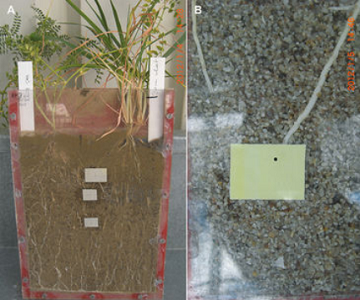

根際PH和CO2的成像
技術參數：

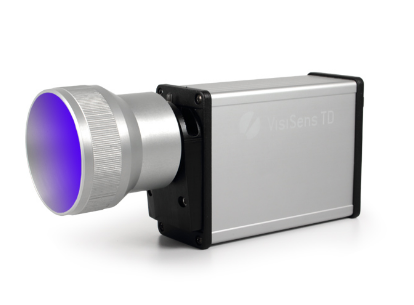

VisiSens TD成像相機 | |
相機芯片 | 彩色增強型CMOS |
測量參數 | 可同時拍攝CO2,PH,O2數據，但不可重疊。 |
圖像分辨率 | 130萬像素（1280 x 1024像素） |
放大倍數 | 10倍-220倍，取決于采用的適配器 |
單張圖像的測量點數目 | 300000（在特殊情況下對成像設置進行調整后可能會受影響） |
視野 | 標準面積6*4cm2 ,通過配件可以達到觀測mm2到30 x25cm2 范圍大小的視野。 |
輸出 | 15 fps即時圖像預覽（不存儲）和0.5 fps全分辨率圖像存儲（.png） |
接口 | USB2.0，高速USB傳輸 |
LED數目 | 8 |
材質 | 全鋁外殼 |
尺寸 | 長10 cm，直徑3.8 cm |
工作溫度 | 從+5℃到+45℃ |

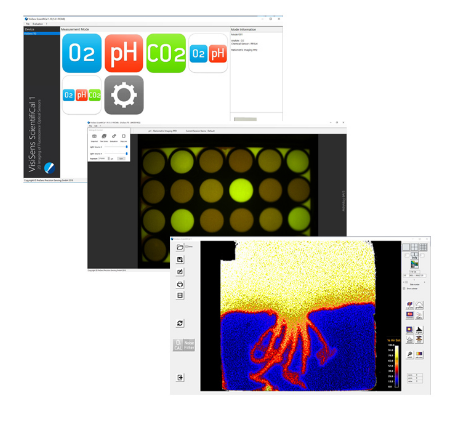

VisiSens 科學版軟件 | |
用途 | 包括一個模塊化的控制和評估軟件。可以選擇不同的運行模式，從單一到多分析模式。圖像可以記錄為快照或自動時間序列。此外，該軟件還為圖像分析提供了專業的評價功能。 |
使用 | 無論O2、pH還是CO2 成像，所有軟件版本都擁有同樣地用戶操作界面，所以您只需要熟悉其中的一個，便可以輕松掌握所有的軟件。 |
操作系統 | Microsoft Windows 7(32或64位)以上版本 |
CPU | 2.4 GHz奔騰IV或對應的AMD Athlon處理器 |
內存 | 2GB以上 |
顯卡內存 | 256MB |
硬盤 | 1GB空間以上 |

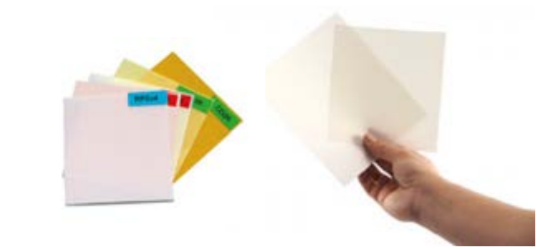

SF-RPSu4 O2傳感器膜 | |
測量范圍 | 0-100%空氣飽和度(0-20.9%O2) |
響應時間(t90) | 空氣中：<8秒。液體中：<30秒。 |
探測極限 | 0.03%空氣飽和度 |
時間精度 | 0%空氣飽和度±0.02% |
空間精度 | 0%空氣飽和度時±1.5% 100%空氣飽和度±3.0% |
兼容性 | 水溶液，乙醇(最大10%v/v)，甲醇(最大10%v/v)，pH值2-10 |
顯色 | 藍色 |
傳感器膜尺寸 | 標準40x40平方毫米或15 x 10平方厘米 |
SSF-HP5R PH傳感器膜 | |
測量范圍 | PH5.5-7.5 |
響應時間(t90) | <30秒。 |
時間精度 | pH=7時±0.01 pH |
空間精度 | pH=7時±0.1 pH |
兼容性 | 水溶液， pH值2-9 |
顯色 | 紅色 |
傳感器膜尺寸 | 標準40x40平方毫米或15 x 10平方厘米 |
SF-LV1R PH傳感器膜 | |
測量范圍 | PH2.5-4.5 |
響應時間(t90) | <30秒。 |
時間精度 | pH=4時±0.01 pH |
空間精度 | pH=4時±0.1 pH |
兼容性 | 水溶液， pH值2-9 |
顯色 | 紅色 |
傳感器膜尺寸 | 標準40x40平方毫米或15 x 10平方厘米 |
SF-CD1R CO2 傳感器膜 | |
測量范圍 | 0-25% CO2在標準大氣壓下(1013.15百帕) |
響應時間(t90) | <3分鐘。 |
時間精度 | 2.0 % CO2 情況下 ± 0.02 % CO2 |
空間精度 | 2.0 % CO2 情況下 ± 0.2 % CO2 |
兼容性 | 水溶液， pH值4-9 |
顯色 | 綠色 |
傳感器膜尺寸 | 標準40x40平方毫米或15 x 10平方厘米 |
SF-CD2R CO2傳感器膜 | |
測量范圍 | 0-1% CO2在標準大氣壓下(1013.15百帕) |
響應時間(t90) | <3分鐘。 |
時間精度 | 0.15 % CO2 情況下 ± 0.02 % CO2 |
空間精度 | 0.15 % CO2 情況下 ± 0.08 % CO2 |
兼容性 | 水溶液， pH值4-9 |
顯色 | 綠色 |
傳感器膜尺寸 | 標準40x40平方毫米或15 x 10平方厘米 |
產地：德國
