用途：

1000型波文比觀測系統是研究能量平衡（土壤水分蒸發蒸騰損失總量）的系統?？芍苯荧@取波文比（B）、感熱（H）及潛熱（Le）參數。農田生態系統處于近地面層，可分為土壤層和作物冠層，是維系于三相物質能量循環轉換的界面活動帶。在農田生態系統中，從外界獲得的能量主要是凈輻射能用以支出消耗于農田蒸散、空氣熱交換、加熱土壤以及極少部分儲存為光合能。凈輻射能在系統內部各項的分配比例及規律一直是現代農田生態學、農業氣象學和水文學等學科研究的熱點問題。

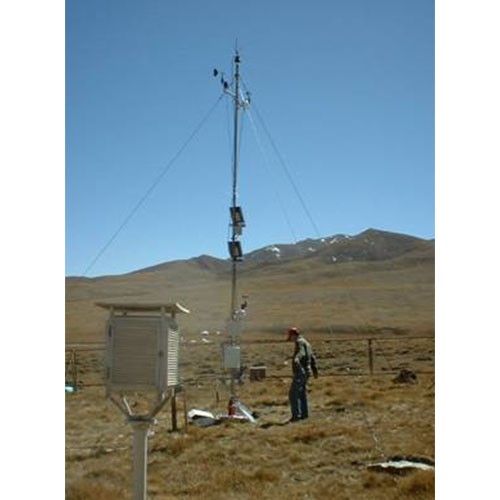

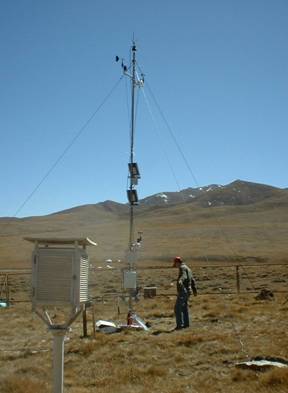

1000型波文比觀測系統

技術規格：

CR1000X數據采集器		圖片
操作溫度	-40° 到+70°C（標準）；-55° 到 +85°C（擴展）
模擬輸入	支持16個單端（SE）或8個差分（DIFF）輸入，可單獨配置，用于電壓，熱電偶，比例和周期平均測量。
脈沖計數	10個
電壓激勵終端	4
開關12V	2個
數字I/O	8個端口可配置用于數字輸入和輸出，包括狀態高/低，脈寬調制，外部中斷，邊沿定時，開關閉合脈沖計數，高頻脈沖計數，UART，RS-232，RS-485，SDM，SDI-12 ，I2C和SPI功能。
輸入限制	±5 V
模擬電壓精確度	在0° 到 40°C時，±(0.04% 的測量值+偏差值) 在 -40° 到 +70°C時，±(0.06%的測量值+偏差值) 在 -55° 到 +85°C(擴展的溫度范圍)時，±(0.08%的測量值+偏差值)
ADC	24位
供電	10-16V
實時時鐘精度	每年最大誤差為3分鐘，裝配可選的GPS校正后可縮短至10μs
內置協議	Ethernet, PPP, CS I/O IP, RNDIS, ICMP/Ping, Auto-IP(APIPA), IPv4, IPv6, UDP, TCP, TLS, DNS, DHCP, SLAAC, SNMPv2, NTP, Telnet, HTTP(S), FTP(S), SMTP/TLS, POP3/TLS
通訊協議	PakBus, Modbus, DNP3, SDI-12, TCP, UDP和其他
CPU	32位，運行頻率100MHz
內部存儲	128M內存，和4M電池供電SRAM
MicroSD卡擴展	最大支持8GB
內部鋰電池	2.4Ah，3.6V，AA電池，僅給內部時鐘和SRAM供電，可持續使用三年
電力消耗（12V）	< 1 mA (空閑狀態), 1 mA (激活狀態, 1 Hz 掃描頻率),55 mA (激活狀態, 20 Hz 掃描頻率), 激活狀態 + 25 mA (使用RS-232/RS-485連接),激活狀態 + 48 mA (使用以太網連接)
供電保護	反極性保護; 過電壓保護達30 V
尺寸	23.8 x 10.1 x 6.2 cm
重量	860g

HC2S3空氣溫濕度傳感器		圖示
空氣溫度
傳感器類型	PT100 RTD，IEC 751 1/3 Class B
測量范圍	-40~+60℃
輸出信號	0~1V
精度	±0.1℃（+23℃標準配置設置）
長期穩定性	<0.1℃/年
傳感器時間常數	≤22秒（聚乙烯過濾膜），≤30秒（特氟龍過濾膜）
空氣相對濕度
傳感器類型	ROTRONIC? Hygromer IN-1
測量范圍	0~100% RH，非冷凝
輸出信號	0~1V DC
長期穩定性	<1% RH/年
反應時間	典型10秒
精度	±0.8% RH（+23℃標準配置設置）
傳感器時間常數	≤22秒（聚乙烯過濾膜），≤30秒（特氟龍過濾膜）
其他
工作溫度	-40~+60℃
存儲溫度	-50~+100℃
直徑	15毫米
長度	85毫米（不含連接部件），183毫米（含連接部件）
重量	10克
過濾膜	標準聚乙烯，可選特氟龍
耗電	<4.3 mA @ 5V DC，<2.0 mA @ 12 V DC
供電	5~24V DC
啟動時間	典型1.5秒
最大啟動電流	<50 mA用2μs
模擬輸出	漂移在0V：±3 mV（最大）
數字輸出	偏差<±1 mV（0.1℃，0.1% RH）

05103風速風向傳感器		圖示
風速
測量范圍	0~100米/秒
精度	±0.3米/秒或讀數的1%
啟動風速	1.0米/秒
信號輸出	磁力感應交流電壓，3脈沖/轉。1800 rpm（90 Hz）=8.8米/秒
風向
測量范圍	0~360°（機械），0~355°（電子）
精度	±3°
啟動風速	1.1米/秒
信號輸出	相當于導電的塑料電位計的直流電壓-電阻：10 KΩ，線性：0.25%，預計壽命：5千萬轉
其他
供電	電位計激發：最大15V DC
工作溫度	-50~+50℃
尺寸	高37厘米×長55厘米；螺旋槳：直徑18厘米；底座：直徑3.4厘米（標準直徑2.54厘米立桿）
重量	1.5公斤

CNR 4四分量凈輻射傳感器		圖示
短波輻射傳感器
波長范圍	300~2800nm（50%點）
靈敏度	10~20 μV/W/m2
阻抗	20~200Ω，典型50Ω
響應時間	<18秒（95%）
非線性	<1%（0~1000 W/m2輻射度）
靈敏度的溫度依賴性	<4%（-10~+40℃）
測量范圍	0~2000 W/m2
傾斜誤差	<1%
零點誤差A	<15 W/m2（0~200 W/m2/紅外凈輻射）
零點誤差B	<3 W/m2（在5K/h溫度變化），<1 W/m2（安裝CVF4）
視場角	上部180°，下部150°
方向誤差	<20 W/m2（角度最大80°和1000 W/m2輻射度）
測量范圍	0~2000 W/m2
非穩定性	<1%
光譜選擇	<3%（350~150nm光譜間隔）
每日總的不確定性	<5%（95%可信度）
WMO標準	良好等級
ISO標準	一等
儀器校準	ISO 9847:1992 annex A.3.1
長波輻射傳感器
波長范圍	4500~42000nm（50%點）
靈敏度	5~15 μV/W/m2
阻抗	20~200Ω，典型50Ω
響應時間	<18秒（95%）
非線性	<1%（-250~+250 W/m2輻射度）
靈敏度的溫度依賴性	<4%（-10~+40℃）
傾斜誤差	<1%
窗口加熱偏移	<6 W/m2（0~1000 W/m2/太陽輻射度）
視場角	上部180°，下部150°
凈輻射測量范圍	-250~+250 W/m2
非穩定性	<1%
光譜選擇	<5%（8000~14000nm光譜范圍）
每日總的不確定性	<10%（95%可信度）室內校準
溫度傳感器	熱敏電阻和Pt-100
整體
工作溫度	-40~+80℃
工作濕度	0~100% RH
電纜長度	標準10米，可選20米和50米
尺寸	長度405毫米×高度47~66毫米
重量	850克（不含電纜）
防護等級	IP67

ST-100熱敏電阻溫度傳感器		圖示
測量范圍	-50~+70℃
測量精度	±0.1℃（0~+70℃），±0.2℃（-25~+0℃），±0.4℃（-50~+-25℃）
重復性	±0.02℃
反應時間	1秒
平衡時間	30秒
輸入供電	2.5V激發
自動加熱	最大在5℃和連續2.5V供電時0.084℃
傳感器尺寸	長度7毫米×直徑0.6毫米
重量	60克（傳感器和線）
工作環境	-80~+70℃，0~100%相對濕度，防水、可連續在戶外使用
電纜	5米屏蔽雙絞線

SM150土壤水分傳感器		圖示
測量范圍	0~100% vol
測量精度	±3.0% vol（土壤水分范圍在0~70% vol和溫度在0~+60℃）
鹽分誤差	±5.0% vol（土壤鹽分在100~1000 mS/m和溫度在0~+60℃）
輸出信號	0~1V差分≈標稱0~60%
最大電纜長度	1米（HH150讀數表）、100米（GP1、DL6和DL2e數據采集器）
供電	5~14V DC，18mA用于1秒
工作溫度	-20~+60℃
防護等級	IP68
樣品體積	55×70毫米直徑
尺寸	143×40毫米直徑
重量	0.1公斤

HFP01SC自校準熱通量傳感器		圖示
熱通量傳感器
測量范圍	±2000W/m2
額定靈敏度	50 μV/Wm2
標稱電阻	2 Ohm
溫度范圍	-30~+70℃
精度	±3%
尺寸	直徑80毫米×厚5毫米
重量	200克
加熱器
額定電阻	100 Ohm
輸入電壓	9~15 VDC
輸出電壓	0~2VDC
校準周期	在1.5W時±3分鐘，一般每3小時或6 小時一次
平均消耗電源功率	0.02~0.04W
