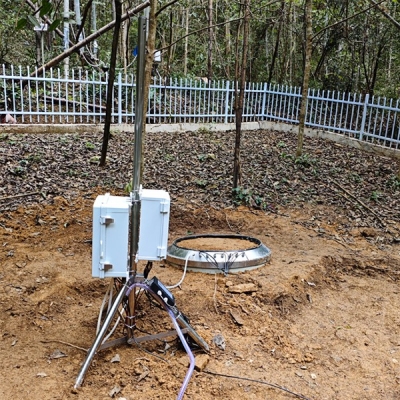

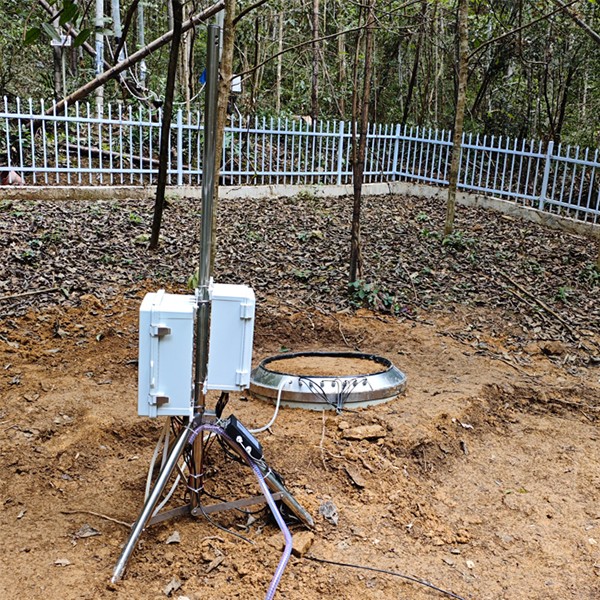

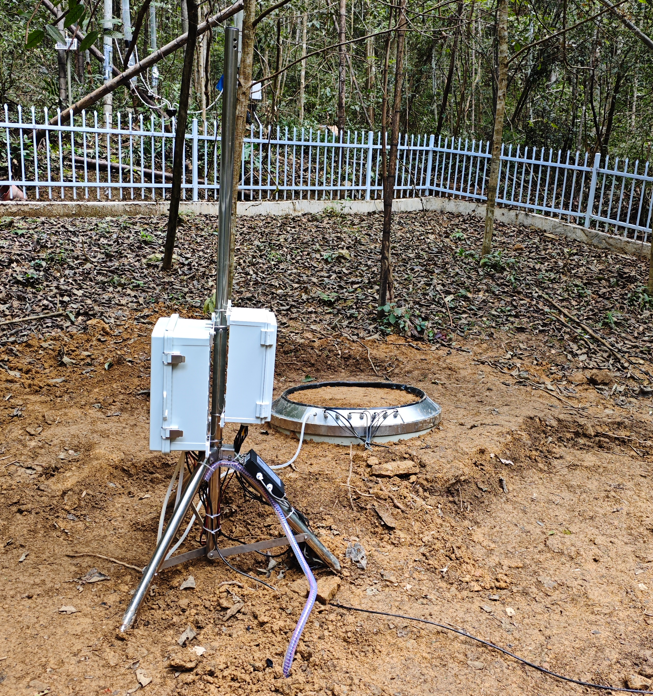

用途：小型土壤蒸滲系統是基于水量平衡原理直接測量地表蒸散的成組設備，能夠?qū)崿F(xiàn)降雨量、蒸發散量和排水量的精確測量；選配各種類型的傳感器，可用于研究水分平衡、物質平衡、土壤溶質運移等領域內的的科研需求。
特點：
總體占地面積小，重量輕；轉運、安裝方便，可快速部署；
整套設備經濟性好，可以實現成組配置，減小實驗誤差；
耐用、無污染的材質，減少由于材質生銹、結構腐蝕帶來的數據測量誤差；
能直接測量水量平衡；
自動排水系統
數據自動遠程傳輸云平臺
太陽能電池板+蓄電池供電，無人值守；
可選配雨量傳感器、張力計、土壤水分傳感器、土壤電導率、土壤溫度傳感器、數據遠程傳輸模塊等；
可根據客戶需求，定制坡地專用小型土壤蒸滲系統。
技術參數：
數據采集器 | |
模擬通道 | 8個單端輸入，可單獨配置，用于電壓測量 |
脈沖通道 | 4個 |
電壓激勵終端 | 3個 |
開關12V | 12個 |
SDI-12 | 8個 |
RS485/ RS232 | 4個 |
模擬電壓精確度 | 12 位分辨率，量程為 5000mV，輸入阻抗為50KΩ，基本分辨率為 1.47mV，精度為±（0.1%讀數+2 位分辨率)(-20℃-40℃) |
供電 | 使用外接電池時：11-24V供電 |
通訊協議 | Modbus，RS485/RS232，SDI-12和其他 |
內部存儲 | 32M，可以存儲64384條數據，1小時存儲一條數據能存儲7.3年 |
功耗 | 休眠：0.24mA，空閑：4.6mA，測量：12mA(不含傳感器)，網絡發送：平均40mA |
移動傳輸 | 支持，內置SIM卡，支持LTE CAT1 |
云平臺 | 支持，云端數據免費存儲，云端數據計算，云端歷史曲線顯示，提供API數據服務，提供私有化平臺數據對接（數據直發私有平臺） |
GPS | 內置高精度GPS |
內置傳感器 | 內置高精度大氣壓力傳感器，內置主板溫度監測 |
尺寸 | 350mm×250mm×120mm |
重量 | 4.5kg |
工作溫度 | -20℃到+70℃（可定制-40℃） |
防護等級 | IP65 |
蒸滲桶 | |
尺寸 | 內桶φ600*600mm；外桶φ800*800mm |
材質 | 內桶SUS304不銹鋼；外桶PP高聚合物 |
傳感器孔位 | 100mm、300mm、500mm |
稱重系統 | |
稱重范圍 | 0-500KG |
測量分辨率 | 折合水深變化為0.01mm |
下滲 | 折合水深變化為0.015mm |
輸出 | RS485/232 |
測量方式 | 單點 |
排水系統 | |
流量 | 1500ml/min |
三角支架 | |
整體高度 | 2米 |
材質 | SUS304不銹鋼 |
安裝桿外徑 | 42mm |
供電系統 | |
太陽能板 | 12V60W |
蓄電池 | 12V65AH（含配套地埋箱） |
數據傳輸 | |
云平臺 | 3年免費 |
土壤傳感器 | |
土壤三參數 | 100mm、300mm、500mm三層 |
測量范圍 | 水分：0.88-81.88%；溫度：-40-80℃；電導率：0-23000us/cm |
防護等級 | IP68 |
