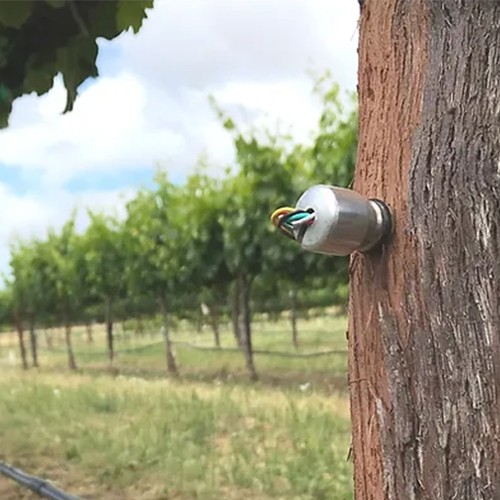

原位莖桿水勢測量儀是通過測量植物內部的水張力來直接測量樹木水分狀況的指標。傳統上，它被用作與其他水勢狀況指標進行比較的參考。由于測量是直接在載水組織內部進行的，因此讀數準確可靠。這種微張力計通過使用納米多孔硅片實現測量。硅片的膜孔直徑約為2nm，數據非常精準可靠。數據可以通過網絡進行數據傳輸，實時更新數據圖表變化，為植物水勢和農田灌溉提供科學的數據建議。
用途：該測量儀是為提高農業灌溉和自然資源利用效率而設計地，許多農作物產區需要灌溉水才能有利于農作物生長。然而土壤的灌溉是基于氣候條件、參考蒸散和農作物系數等條件優化地，考慮到農業系統中天氣和土壤的時間與空間變異性和不確定性。因此在不直接測量樹木的情況下得出植物水勢，又能為灌溉決策者提供準確數據，使用直接測量樹木水分狀況的原位莖桿水勢測量儀是朝著準確灌溉邁出的重要一步。了解植物莖桿水勢變化，以避免不理想的水分脅迫。這會提高農作物果實質量和產量，也不會浪費有限的資源和土壤養分，同時降低成本。
原位莖桿水勢測量儀是通過測量植物內部的水張力來直接測量樹木水分狀況的指標。傳統上，它被用作與其他水勢狀況指標進行比較的參考。由于測量是直接在載水組織內部進行的，因此讀數準確可靠。這種微張力計通過使用納米多孔硅片實現測量。硅片的膜孔直徑約為2nm，數據非常精準可靠。數據可以通過網絡進行數據傳輸，實時更新數據圖表變化，為植物水勢和農田灌溉提供科學的數據建議。
特點：

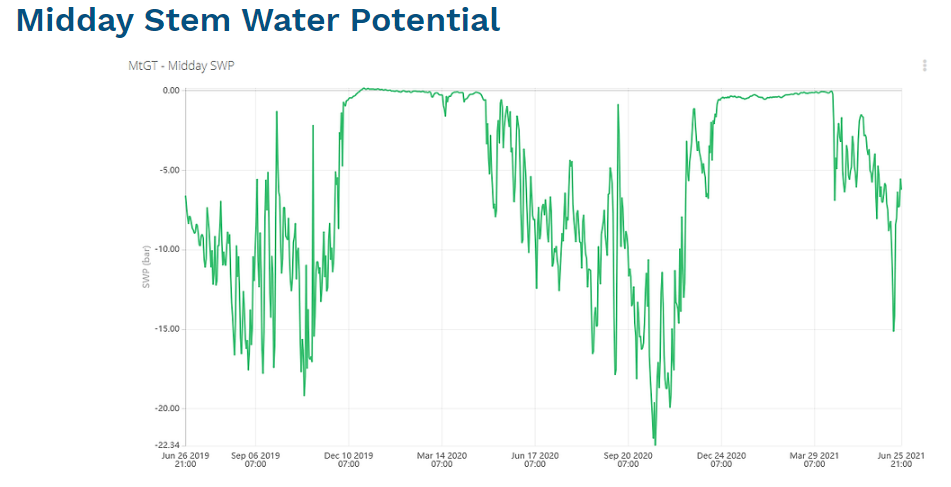

·全天實時數據，可以看到白天水勢的微小波動；作物對灌溉、陰天或溫度變化的反應；水勢在夜間的表現，在冬季植物休眠期間的水勢變化（0°以下不可使用）等。
·遠程通信，可以手機或者電腦端連接隨時觀測數據。
·小巧便捷和實用簡單安全
·壓力膜孔2nm測量準確
·采用旋鈕連接方式，方便更換電纜
·長期原位進行水勢測量，數據一致性良好。
·保證一個生長季內的測量精度
·探頭更換方便（探頭壽命1~2年）

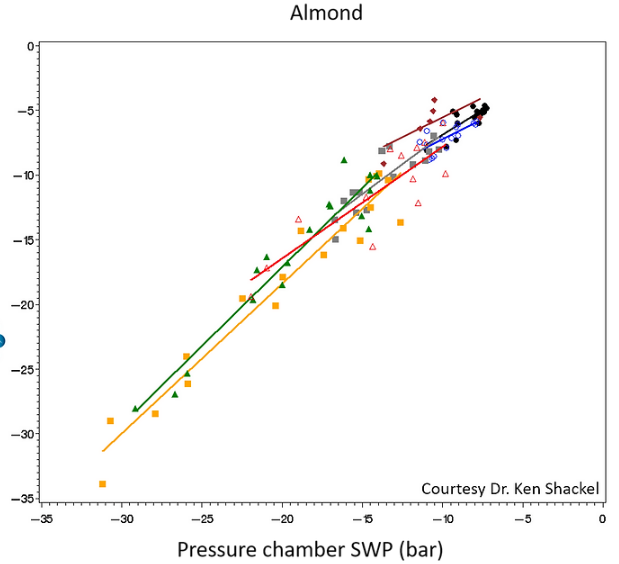

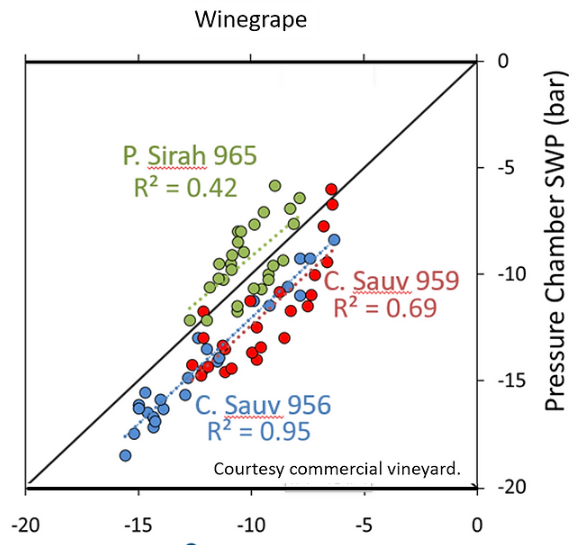

第三方研究人員已經在杏仁、葡萄和其他作物中驗證了其測量結果的一致性
技術參數：

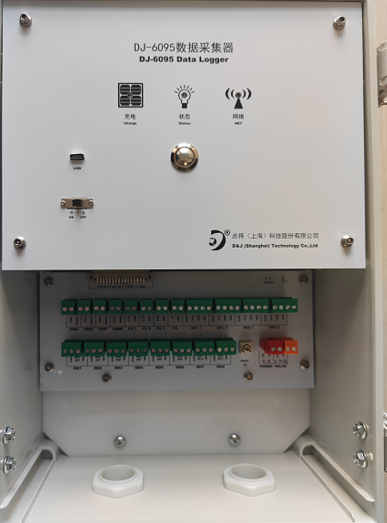

DJ6095數據采集器 | 圖片 | ||
工作溫度 | -20°C 到+60°C，使用外部電池低溫可擴展至-40℃ |
| |
模擬輸入 | 支持8個單端輸入，可單獨配置，用于電壓測量 | ||
脈沖計數 | 4個 | ||
頻率 | 1個 | ||
電壓激勵終端 | 3個 | ||
開關12V | 12個 | ||
SDI-12 | 8個 | ||
RS485/ RS232 | 4個 | ||
模擬電壓精確度 | 12 位分辨率，量程為 5000mV，輸入阻抗為50KΩ，基本分辨率為 1.47mV，精度為±（0.1%讀數+2 位分辨率)(-20℃-40℃) | ||
供電 | 12-24V，最大充電電流2A | ||
通訊協議 | Modbus，RS485/RS232，SDI-12和其他 | ||
內部存儲 | 32M | ||
內部鋰電池 | 16Ah/12.8V磷酸鐵鋰電池 | ||
移動傳輸 | 支持，內置SIM卡，支持LTE CAT1 | ||
云平臺 | 支持，云端數據免費存儲 | ||
充電 | 內置 MPPT 功能的太陽能充電控制電路 | ||
GPS | 內置高精度GPS | ||
內置傳感器 | 內置高精度大氣壓力傳感器，內置主板溫度監測 | ||
尺寸 | 350mm×250mm×120mm | ||
重量 | kg | ||
防護等級 | IP65 | ||

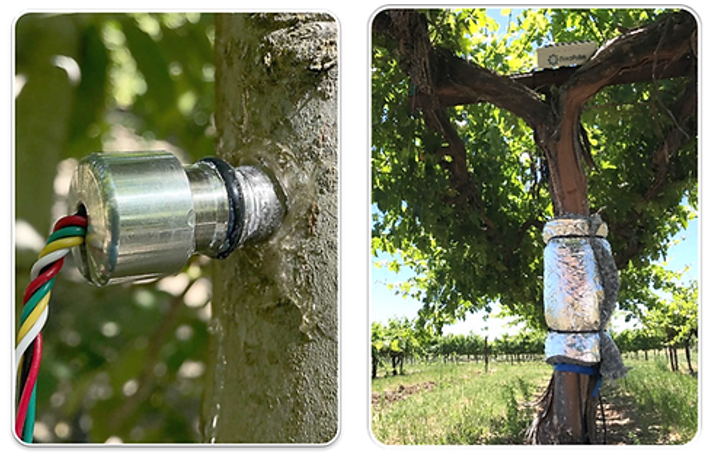

原位水勢儀傳感器 | 圖示 | |
測量原理 | 壓力法 |
|
水勢測量范圍 | 0到-35Bar | |
分辨率 | 0.1Bar | |
準確性 | 讀數的±5% | |
孔膜直徑 | 2nm | |
通信協議 | SDI-12 | |
數據儲存 | 數據采集器通訊兼容 | |
遠程通信 | 包括4G數據記錄器、蜂窩數據和可視化平臺。 | |
線纜長度 | 5m，可定制 | |
防塵防水 | 是 | |
壓力室 | 微型氣壓室 | |
微伏信號 | 支持 | |
阻尼值影響 | 無 | |
響應時間 | 1min；<5cm^2 | |
其他配件 | ?抹刀 ?剪線鉗 ?帶鉆頭擋塊的立銑刀 ?套筒和蓋帽 ?配套化合物注射器 ?潤滑脂注射器 ?隔熱 ?扎線帶 ?紙巾 ?電鉆（需自行準備） ?木槌（需自行準備） | |
使用溫度 | 5℃~50℃ | |
功耗 | ?電源輸入：3.6 V至16 V ?電流消耗：0.65mA（睡眠），12mA（測量） ?測量持續時間：200 mS（典型） | |
供電系統 | ||

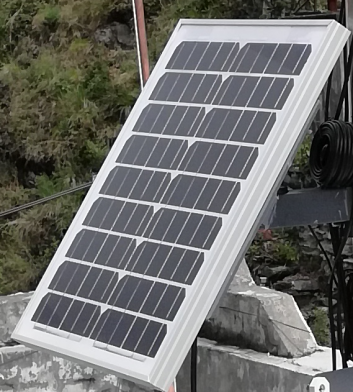

20W太陽能板 |
| |
額定峰值功率 | 20W | |
開路電壓（Voc） | 22.4V | |
峰值電壓（Vmp） | 18.2V | |
峰值電流（Imp） | 1.10A | |
短路電流（Isc） | 1.197 | |
執行標準 | GB/T 9535-1998 | |
電池片效率 | ≥16% | |
使用環境溫度 | -40℃到85℃ | |
FF | 73% | |
表面最大負載能力 | 60m/s（200kg/sq.m） | |
