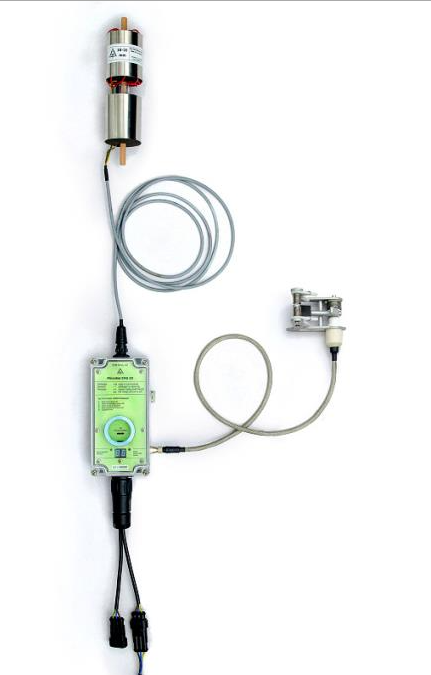

用途：EMS64包裹式植物莖流測量系統用于自動監測樹木的莖流量來確定植物的水分消耗，適用于測量莖桿直徑在6~20毫米之間的樹干。整套系統采用模塊化設計，連接安裝方便，和其他莖流測量系統對比的優點是具有可以直接計算出莖流量的特點，而不需要后期的人工數據計算。
工作原理
樹木莖流測量系統根據熱平衡原理（THB）：輸入能量等于散失的傳導熱與莖流溫度的升高，具體公式如下：
P = Q · dT · cw + dT · z
公式中P為輸入能量（W），Q為莖流速度（Kg.sec-2），dT為測量點溫度差（K），cw為水的比熱（J.kg-1.K-1），z為測量點傳導熱喪失系數（W.K-1）。HB法不需要校準，測量的莖流為kg/hr。
特點：
·基于具有可變功率和恒定 dT 的組織熱平衡 (THB) 方法；
·提供真實的樹木水分狀況圖片；
·紅外無線數據接入
·快速簡要統計
·莖組織的外部加熱和內部溫度測量
·MicroSet 6X數據記錄測量單元
技術參數：

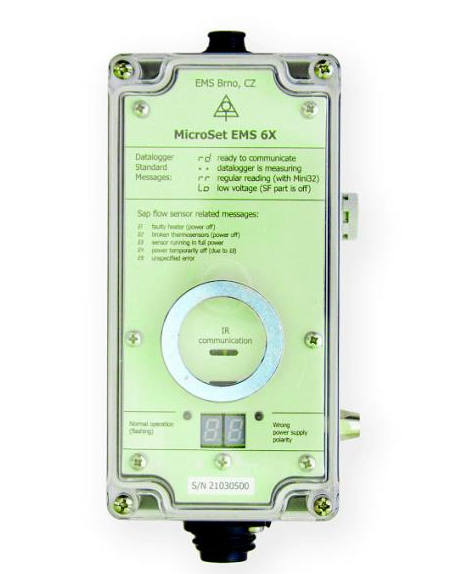

MicroSet 6X莖流測量模塊（帶數據記錄功能） | ||
常規供電電壓 | 12 VDC |
|
啟動電壓 | 11.7 V | |
斷開電壓 | 10 V | |
最大工作電壓 | 16 V | |
最大承受電壓 | 60 V | |
最大耗電 | 約400 mA | |
平均效率 | 優于90% | |
加載電阻范圍 | 200 Ω~25 KΩ | |
加熱電壓 | 1 kHz，非正弦，最大150 Vef @25 kΩ | |
平均耗電 | 日平均約20 mA~50 mA（視莖流速率） | |
預設溫度差異 | 1、2或3K | |
工作范圍 | 7~16 V | |
存儲容量 | 約120000個讀數（莖流速率和莖干生長記錄間隔10分鐘約可保存1年） | |
內存類型 | 非丟失性 | |
備份電池 | SAFT 14250電池用于內部時鐘 | |
備份電池電量 | 10年 | |
通訊方式 | 紅外線 | |
工作溫度 | -20~+50℃ | |
重量 | 約0.5 Kg | |
尺寸 | 160×80×60毫米 | |

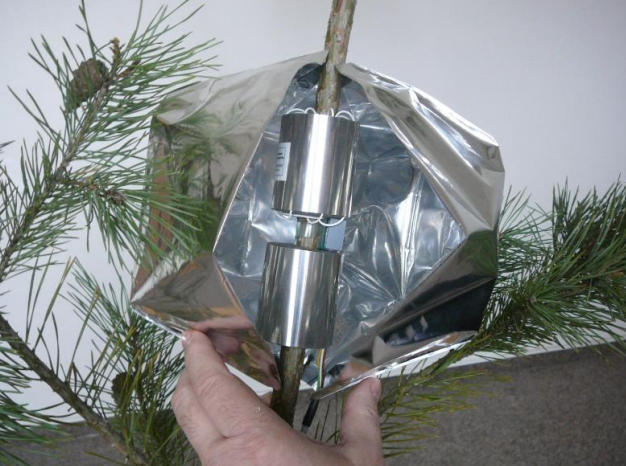

SF 64包裹莖流傳感器 |
| |
適用于樹干直徑 | 6~20毫米（兩種傳感器類型6~12毫米和10~20毫米） | |
加熱技術 | 莖桿外部加熱 | |
輸出變量 | 熱功率每dT[mW/K] | |
傳感器加熱阻抗 | 100歐姆（±0.5歐姆） | |
溫度感應器件 | 0.6毫米探針型T型熱電偶 | |
輸出信號轉換因子 | -25+0.25*U[mW/K，mV]>P/dT，-0.0215+0.000125*U[kg/hr/mV]>Q | |
傳感器安裝需要莖桿長度 | 20厘米（包含輻射罩） | |
預設dT數值 | 8K | |
加熱電源 | 可調，最大到2W | |
供電 | 12~15V DC | |
耗電 | 最大0.15 Amp（視樹木情況） | |
工作溫度 | -10~+40℃ | |
重量 | 模塊約0.1公斤，傳感器0.1公斤 | |
模塊尺寸 | 160×80×60毫米 | |

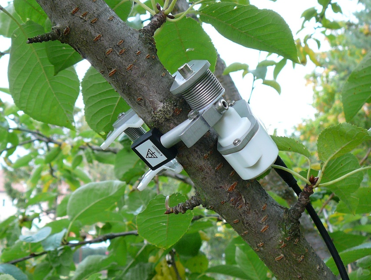

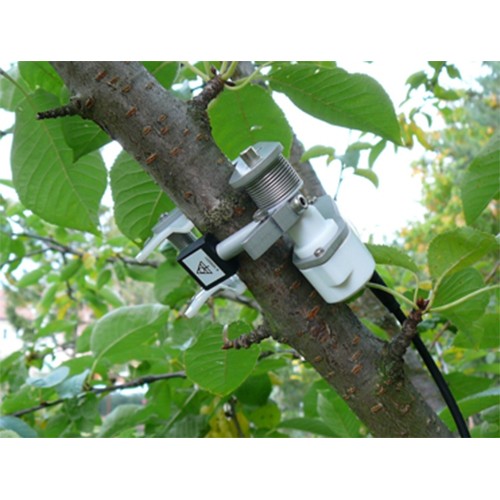

DPS40莖干生長量傳感器 | | |
適用莖干直徑范圍 | 5~40毫米 | |
精度 | 0.5毫米 | |
線性 | 全量程±0.5% | |
分辨率 | 1.24 μm | |
輸入電壓 | 5~12VDC | |
待機功耗 | 20 μA | |
測量功耗 | 6 mA | |
固定強度 | 1.5~2N橫向杠桿，2~3N中間傳感器臂 | |
溫度精度 | ±2℃ | |
操作溫度 | -40~+60℃ | |
預熱時間 | 300ms | |
連接頭 | 3芯M8 | |
重量 | 150克 | |
防護等級 | IP67 | |
