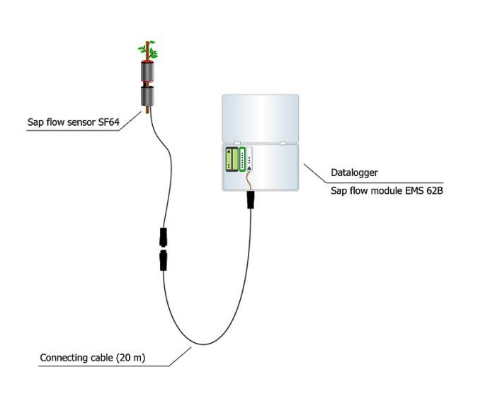

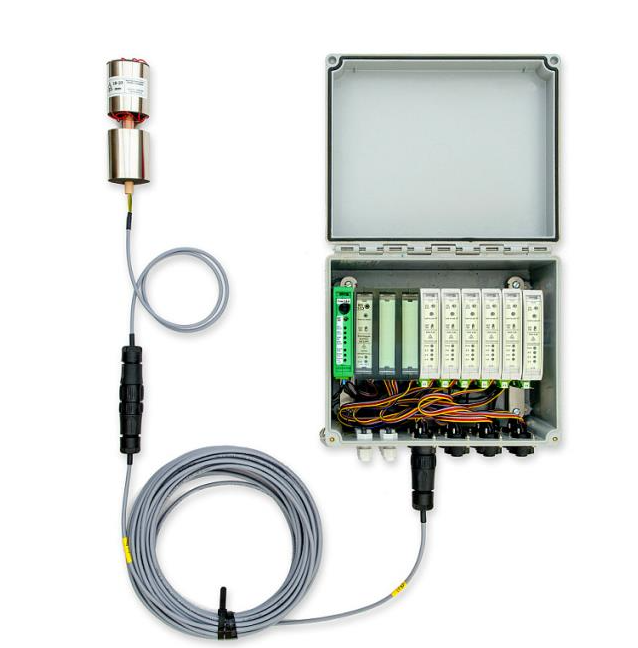

用途：EMS62B植物莖流測量系統，單通道電池供電系統，用于現場測量直徑在 6毫米 至 20 毫米之間的小莖或枝（更進一步只是莖）中的液流。此外該模塊要與 SF64 傳感器配合使用。可將多個傳感器連接到一個數據采集器上進而實現多點液流測量系統。
特點：
·基于具有可變功率和恒定 dT 的組織熱平衡 (THB) 方法；
·Mini32 軟件支持；
·恒溫差可調至2、4或8K；
·EMS 62 控制模塊不受天氣影響；
技術參數：

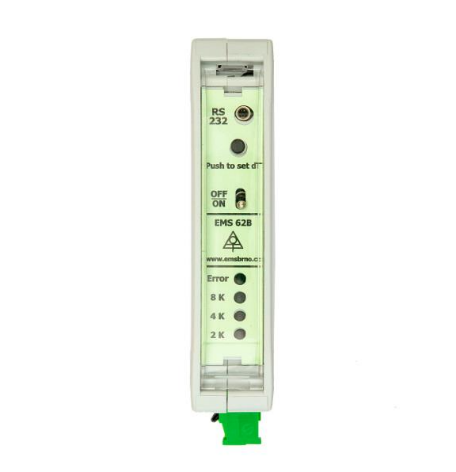

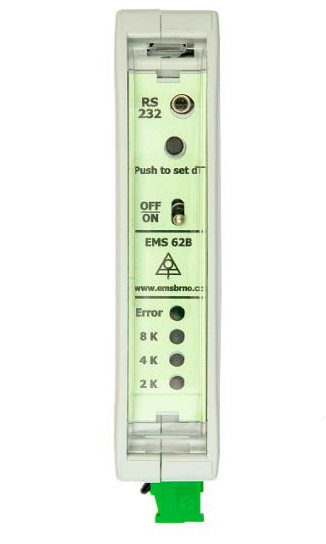

液流模塊 EMS 62B | ||
輸出 | 電壓（每dT的加熱功率[mW/K]） |
|
加熱方法 | 閥桿外部加熱，內部測量 | |
預設溫差 | 2, 4 or 8 K | |
輸出信號轉換系數 | -25 + 0.25*U [mW/K, mV] → P/dT -0.0215 + 0.000125*U [kg/hr/ mV] → Q | |
工作電壓范圍 | 10.5 – 16.5 V DC | |
測量啟動電壓 | 11.9 V | |
測量停機電壓 | 10 V | |
絕對最大電壓 | 30 V DC | |
最大電流消耗 | ca 400 mA | |
最大加熱功率 | 3.2 W | |
平均效率 | 優于85% | |
日用電量 | 0.2至1.2 Ah（dT=4 K；Ub=12 V） （根據樹液流速） | |
尺寸 | 22 x 120 x 112 mm | |
重量 | 170 克 | |
操作環境 | 模塊不受天氣影響。 它是為DIN導軌安裝到 機柜和數據記錄器 | |

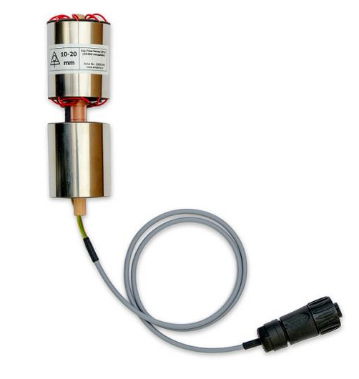

SF 62莖流傳感器 | ||
適用于樹干直徑 | 6~20毫米（兩種傳感器類型6~12毫米和10~20毫米） |
|
加熱技術 | 莖桿外部加熱 | |
輸出變量 | 熱功率每dT[mW/K] | |
傳感器加熱阻抗 | 100歐姆（±0.5歐姆） | |
溫度感應器件 | 0.6毫米探針型T型熱電偶 | |
輸出信號轉換因子 | -25+0.25*U[mW/K，mV]>P/dT，-0.0215+0.000125*U[kg/hr/mV]>Q | |
傳感器安裝需要莖桿長度 | 20厘米（包含輻射罩） | |
預設dT數值 | 8K | |
加熱電源 | 可調，最大到2W | |
供電 | 12~15V DC | |
耗電 | 最大0.15 Amp（視樹木情況） | |
工作溫度 | -10~+40℃ | |
重量 | 模塊約0.1公斤，傳感器0.1公斤 | |
模塊尺寸 | 160×80×60毫米 | |
