用途：HD2便攜式土壤剖面水分速測儀用于測量剖面土壤的體積含水量和電導率，測量剖面的深度和選購的預埋探管相關，最大可以達到3米。另可選配探針式探頭用來測量土壤的體積含水量、溫度和電導率。探針式探頭的探針長度有多種可選，可以充分滿足用戶對土壤表層不同深度的測量要求。
測量原理：
基于TDR時域反射技術。用以直接測量土壤或其他介質的介電常數，介電常數又與土壤水分含量的多少有密切關系，土壤含水量即可通過模擬電壓輸出被讀數系統計算并顯示出來。測量時，金屬波導體被用來傳輸TDR信號，工作時產生一個1GHz的高頻電磁波，電磁波沿著波導體傳輸，并在探頭周圍產生一個電磁場。信號傳輸到波導體的末端后又反射回發射源。傳輸時間在10ps-2ns間。廠家發明了這種測量技術，使得儀器可以檢測到小至3ps的時間信號。建立了時間采樣的方法。從而使得土壤水分的測量變得更為準確和方便。
特點：
·基于TDR時域反射技術；
·可以直接測量土壤或其他介質的介電常數；
·儀器可以檢測到小至3ps的時間信號；
·多種型號傳感器和配件供選擇；
·建立了時間采樣的方法，從而使得土壤水分的測量變得更為準確和方便。
·雙桿探頭 SONO-M1連接
技術參數：

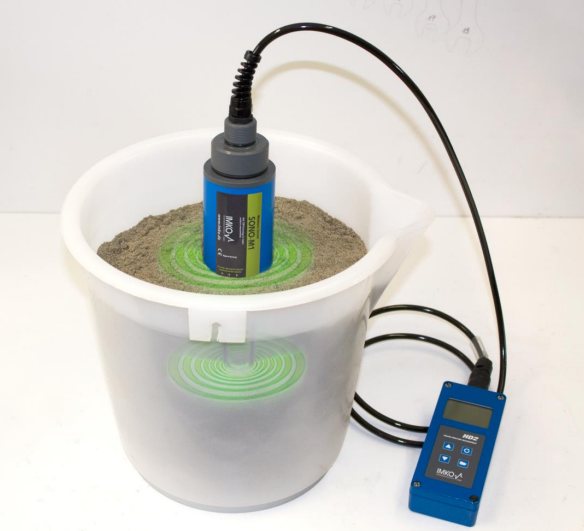

手持讀數表 | |
顯示項目 | 土壤體積含水量、土壤溫度、土壤電導率、測量次數、傳感器序列號、電池電量 |
供電 | 內置4節1.2V 五號（AA）可充電鎳氫電池，2000mAh，約可以測量5000次 |
兼容探頭 | PICO IPH T3/44、PICO32、PICO64、 SONO-M1和SONO-M2 |
承受溫度范圍 | -30~+80℃ |
工作溫度范圍 | -20~+70℃ |
充電溫度 | 10~+30℃ |
充電電壓 | 標準12V，最大15V，最小12V |
充電電流 | 約1A |
充電時間 | 約2小時 |
尺寸規格 | 150×64×36毫米 |
重量 | 約437克 |
物理總線 | RS485 |
總線協議 | IMP-BUS-協議II |
IMP-Bus端口設置 | 8個數據位，2個停止位，奇偶校驗 |

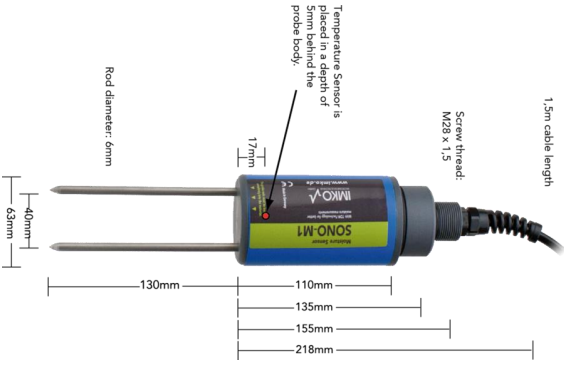

SONO-M1探頭 | |
| |
供電 | 7~24V DC |
電量消耗 | 100mA @ 12V/DC，測量的時候持續 2~3秒 |
水分測量范圍 | 0~100%體積含水量 |
測量精度（%體積水含量） | ±0.2% |
電導率測量范圍 | 0~5dS/m |
重復性精度 | ±0.3% |
溫度漂移 | 全量程的±0.3% |
材料溫度測量范圍 | -15°C~50°C |
溫度精度 | ±0,5°C (安裝在探頭內) |
測量體積 | 1.0L（130mm×Ф100mm） |
工作溫度 | -15°C~50°C |
探頭主體材質 | 密封防水PVC (IP68) |
探頭主體尺寸 | 155 x ?63mm |
探針長度 | 標準130mm |
探針直徑 | 6mm |
接口 | 1.5米電纜，帶7針母接頭 |
校準數據 | 標準校準用于大多數標準土壤類型，可存儲最多15個用戶自定義校正曲線 |
可選探頭 | |

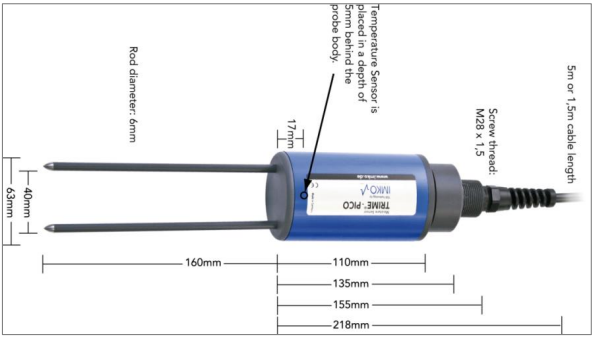

PICO64探頭 | |
| |
探針式探頭的溫度傳感器安裝在探頭手柄中，測量土壤溫度時必須將探針式探頭埋入到到土壤中，測量出的溫度數據才能保證正確。 | |
測量參數 | 土壤體積含水量、土壤溫度、土壤電導率 |
供電 | 7~24V DC |
電量消耗 | 100mA @ 12V/DC，測量的時候持續 2~3秒 |
水分測量范圍 | 0~100%體積含水量 |
測量精度（0~6dS/m） | ±1%（0~40%），±2%（40~70%），±0.2%（重復性精度） |
測量精度（6~20dS/m） | ±2%（0~40%），±3%（40~70%），±0.3%（重復性精度） |
測量精度（大于20dS/m） | —— |
溫度漂移 | 全量程的±0.3% |
溫度測量范圍 | -15℃~+50℃ |
溫度測量精度 | ±1.5℃絕對溫度：±0.5℃相對溫度 |
測量體積 | 1.25L（160mm×Ф100mm） |
工作溫度范圍 | -15℃~+50℃（可定制其他溫度量程） |
探頭主體材質 | 密封防水PVC (IP68) |
探頭主體尺寸 | 155 x ?63mm |
探針長度 | 160mm |
探針直徑 | 6mm |
輸出接口 | IMP-BUS、RS485、模擬輸出（0~1V或4~20mA） |
可選1（RS485或模擬輸出） | 1.5米電纜帶7針母口 |
可選2（IMP-BUS） | 5米電纜帶4針母口 |
可選3（裸線） | 5米裸線 |
校準數據 | 內置標準校準曲線適用于常規土壤，可針對特定的土壤類型進行校準，可存儲15條用戶定制校準曲線 |
PICO32探頭 | |
| |
探針式探頭的溫度傳感器安裝在探頭手柄中，測量土壤溫度時必須將探針式探頭埋入到到土壤中，測量出的溫度數據才能保證正確。 | |
測量參數 | 土壤體積含水量、土壤溫度、土壤電導率 |
供電 | 7~24V DC |
電量消耗 | 100mA @ 12V/DC，測量的時候持續 2~3秒 |
測量范圍 | 0~100%體積含水量 |
測量精度（0~6dS/m） | ±1%（0~40%），±2%（40~70%），±0.2%（重復性精度） |
測量精度（6~20dS/m） | ±2%（0~40%），±3%（40~70%），±0.3%（重復性精度） |
測量精度（大于20dS/m） | —— |
溫度漂移 | 全量程的±0.3% |
溫度測量范圍 | -15℃~+50℃ |
溫度測量精度 | ±1.5℃絕對溫度：±0.5℃相對溫度 |
測量體積 | 0.25L（110mm×Ф50mm） |
工作溫度范圍 | -15℃~+50℃（可定制其他溫度量程） |
探頭主體材質 | 密封防水PVC (IP68) |
探頭主體尺寸 | 155 x ?32mm |
探針長度 | 110mm |
探針直徑 | 3.5mm |
輸出接口 | IMP-BUS、RS485、模擬輸出（0~1V或4~20mA） |
可選1（RS485或模擬輸出） | 1.5米電纜帶7針母口 |
可選2（IMP-BUS） | 5米電纜帶4針母口 |
可選3（裸線） | 5米裸線 |
校準數據 | 內置標準校準曲線適用于常規土壤，可針對特定的土壤類型進行校準，可存儲15條用戶定制校準曲線 |
|
|
|

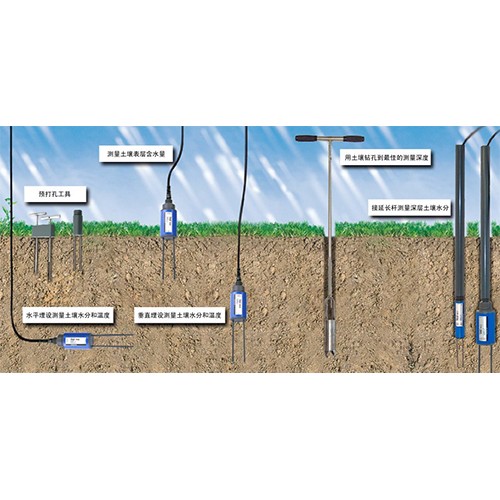

PICO64預打孔工具 | PICO32預打孔工具 | 標定套件 |
| ||
土壤表層水分探頭延長桿 | ||
