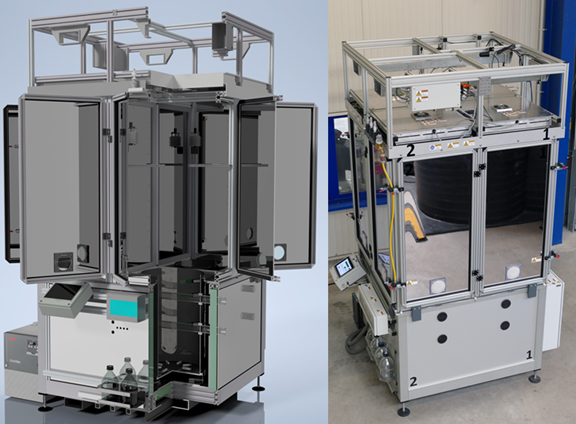

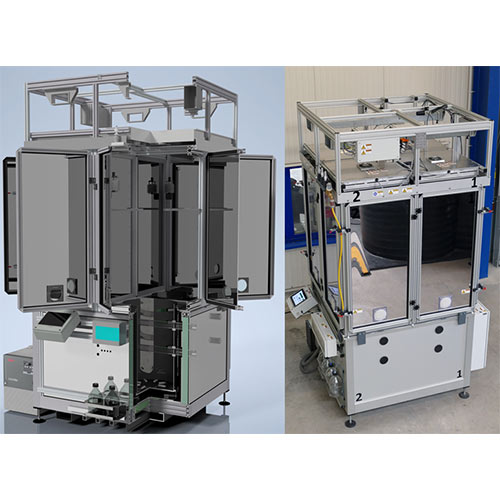

用途：EcoUnit生態模擬控制系統是在已知生態邊界條件下的隔室內，調查研究土壤-植物-空氣三相系統生態功能的測量系統。該測量系統是由四個蒸滲儀組成，每個蒸滲儀包括上中下三個部分。其中下層部分填充土壤，可通過固定安裝土壤傳感器來記錄土壤溫度、土壤水分、土壤張力、根系生長狀況和滲流水等要素的數據，且可通過下層設備來調節控制溫度；中間部分是通過特殊材料隔離的空氣系統，中間通過添加特殊的透明墻材料分成四個子系統，足夠中型灌木生長；上層部分固定在頂部，用來灌溉、光照和通風，通過添加傳感器可用來測量空氣溫度、濕度及進行氣體分析等。EcoUnit生態模擬控制系統配備有觸碰式儀表盤，可視化控制系統及收集數據。
特點：
·每個EcoUnit生態模擬控制系統都由上中下三層組成，可用于研究土壤-植物-氣體三相系統；
··每個EcoUnit生態模擬控制系統分別四個相互隔絕獨立的蒸滲儀系統；
·可視化查看植物植物生長狀況及控制系統環境變量，如光照、溫度和灌溉等；
·可同時接入多種傳感器，收集土壤、植物和空氣的相關指標數據及分析；
·適合種植中型灌木及以下的各類植物，可用于研究各種草地、小麥、大豆等；
·分別包含12個張力計和水分傳感器；
·底層設計易于用鏟車進行搬運；
·通過微根管系統對植物根系生長狀況進行檢測（可選配）；
·通過氣體分析系統對空氣中不同氣體進行監測（可選配）；
·通過土壤溶液分析系統對土壤養分和土質進行監測（可選配）；
·該產品可根據客戶需求進行多功能訂制，以及配置每個系統的蒸滲儀個數（1~4）；
技術參數：
上部：照明與控制區域 | |
尺寸 | L×W×H：1900×1650×600mm |
重量 | 150KG |
照明 | 4個高性能的LED燈 白光、紅光、藍光、UV-A四種可切換光源 還可以外接紅外光源 照明功率：4000W 在1.5m范圍內，光合光子通量密度高達2000μmol/m2 sec 可進行日光光譜模擬 |
中部： | |
尺寸 | L×W×H：1700×1650×1600mm 分為四個等分部分，通過PMMA鏡片隔開 |
重量 | 350KG |
門窗 | 8個，鋁合金框架+PMMA鏡片 |
底層排水系統 | PVC管，防止腐蝕 |
頂層部件 | PMMA材質，紗布覆蓋的排氣口以及150mm的自動排氣扇 4套自動灌溉系統：高度可調的可旋轉蓬頭，可測量用量 4套高度可以調節的溫濕度傳感器 4套PAR傳感器 4套觀察用的攝像系統：分辨率4K 1個氣壓傳感器 8個氣體通道，用于特殊氣體運用及氣體分析 |
下部：收集及控制區域 | |
外部尺寸 | L×W×H：1650×1600×1100mm |
內部尺寸 | L×W×H：1250×1250×800mm |
重量 | 510KG（不含土樣等） |
側壁材質 | Alucobond鋁復合板，內側有60mm的PUR保溫板隔絕，底部有100mm保溫板隔絕 |
內壁材質 | PE-HD |
其他配件 | 空氣熱交換器和冷卻器，土壤溫度調節（10~30℃） 4個直徑500mm的不銹鋼筒，帶有7個傳感器接口和2個根管接口 4套稱重系統 12個全量程張力計 12個土壤溫濕度傳感器 4套下滲水收集系統 帶顯示的開關控制柜 |
FRT 15D張力計 | |
測量范圍 | -100~+1500kpa |
精準度 | ±0.5％ |
工作溫度范圍 | 0~+40℃ |
供電 | 20mA/5~20V |
信號輸出 | RS485 |
尺寸 | 直徑25mm；長度150mm |
陶瓷頭形狀 | 錐形尖端 |
SMT-100數字信號溫濕度傳感器 | |
信號輸出 | 數字信號：借助UGT協議的數字RS485輸出（如果需要可以提供SDI12信號） 模擬信號：0-1V（可以提供其他的電壓范圍） |
電纜長度 | 10m |
供電 | 4~24VDC（模擬信號：12~24VDC） 測量電流40mA |
尺寸 | 182×30×12mm |
濕度測量范圍 | 0~60% |
精準度 | ±3%（0~50%） |
特殊校準后的精準度 | ±1% |
分辨率 | ±0.1% |
溫度測量范圍 | -40~+80℃（模擬信號：-40~+60℃） |
精準度 | ±0.2℃（模擬信號：±0.8℃） |
分辨率 | 0.01℃（模擬信號：0.2℃） |
