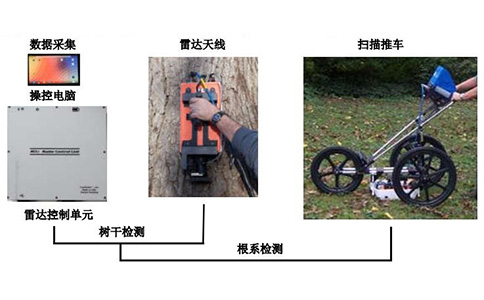

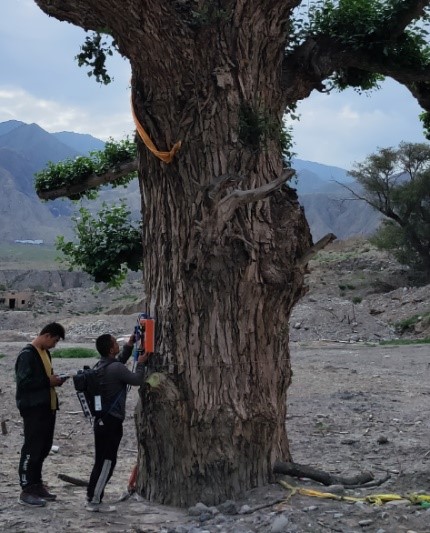

用途：TRU樹木雷達檢測系統是為檢測樹干內部腐朽和地下根系分布而設計的。它利用探地雷達技術對樹木進行無損掃描，可生成高分辨率圖像。系統有兩種獨立的檢測方法，分別用于檢測樹干的內部狀況及根系的實際分布。

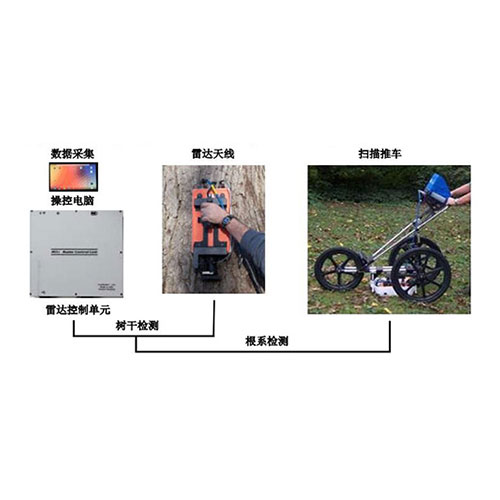

整個檢測工作包括兩步：

一是野外實地數據的采集，快速無損；

 二是利用軟件對數據進行分析處理，生成內部狀態圖。樹干分析可以繪制樹干內部空洞、腐爛以及實材厚度圖；根系分析可以生成2D根系分布平面圖、根系密度圖和3D根系形態圖。

特點：

• 無損檢測，對檢測對象無傷害，對環境無任何不利影響；

• 檢測快速，只需數分鐘即可完成樹干不同高度掃描，根系掃描只需數十分鐘；

• 無線通訊，測量更加方便快捷；

• 掃描前無需對檢測對象做任何處理；

• 數據采集器和檢測天線有便攜箱存放，攜帶方便；

• 軟件分析準確方便，生成專業的分析報告，結果可靠、直觀、多樣。

技術參數：

 樹干檢測：

? 快速，無損傷；

?  多層高度掃描只需數分鐘；

?  圖片直觀顯示每個高度層內部情況；

?  分辨出空洞和腐朽部分；

?  可以扇形掃描，滿足用戶不同需求；

?  分辨率高，掃描間隔5mm；

? 生成專業分析報告；

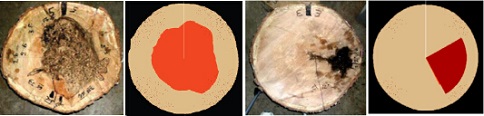

樹干實際情況與分析結果

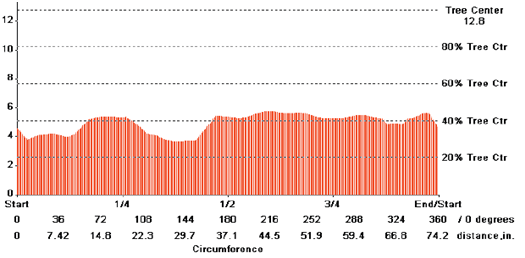

剩余木質厚度

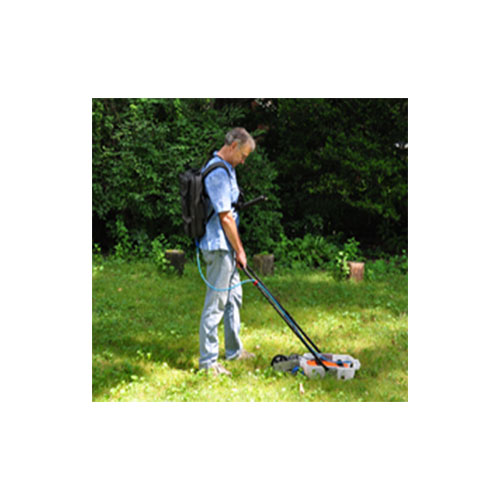

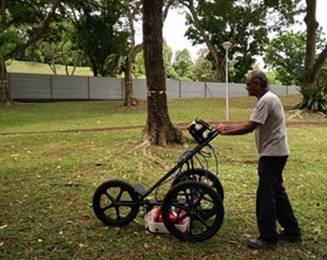

根系檢測：

?  快速、無損傷進行地下根系檢測；

?  專用天線可以穿透地基、公路等堅硬表面；

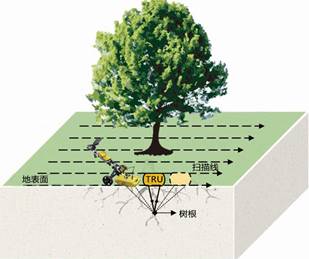

?  可平行直線掃描，也可圓周同心掃描；

?  可以分辨出地下電纜、輸送管道等；

?  快速啟動，數十分鐘可完成多圈掃描；

?  生成專業分析報告用圖，繪制根分布密度、位置和深度圖。

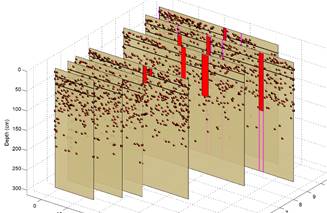

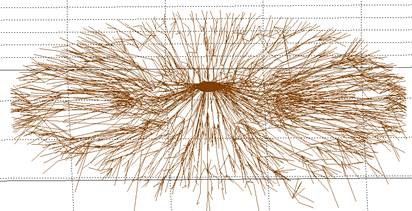

三維樹根切面圖                                 根系分布俯視圖

根系分布密度圖                                  3D根系形態圖

應用文獻：

[1] 蔡施澤，樂笑瑋，等. 3種上海市常見古樹粗根系分布特征及保護對策[J]. 上海交通大學學報，2017，35(4):7-14.

[2] 劉星旦，康永祥，等. 黃帝陵古側柏樹干心腐研究[J]. 西北林學院學報，2017，32(2):180-187.

[3] 文劍，李偉林，等. 活立木內部缺陷雷達波檢測研究[J]. 農業機械學報，2017，48(10):180-188.

[4] 顧湯華，嚴巍，等. 土壤改良對櫻花根系的影響研究[J]. 中國城市林業，2017，15(4):21-25.
